德索BNC轉SMA-JK&BNC轉SMA-KK&BNC轉SMA-KJ轉換頭工廠

/在： /通過：

一、產品概述

在無線電通信測試、RF實驗室及天饋線系統搭建中，標準卡口式的BNC（Q9）接口與高精度的螺紋式SMA接口之間的互轉是最常見的需求。為了滿足不同設備、線束之間“公/母（J/K）”物理接口的無損跨接，德索連接器推出了工業級BNC轉SMA精密同軸轉接頭系列。

本篇文章將重點介紹該系列中最核心的三個互轉料號：BNC轉SMA-JK（BNC公轉SMA母）、BNC轉SMA-KJ（BNC母轉SMA母）、以及BNC轉SMA-KK（BNC母轉SMA母）。全系列產品主體均采用高接線全銅精密車削而成，具有低拆除、結構加固耐插拔的特點。

規格 長 寬 高 體積(cm3) 重量
BNC轉SMA-JJ 3.10 1.50 1.50 6.975 10
BNC轉SMA-JK 3.10 1.50 1.50 6.975 10
BNC轉SMA-KJ 3.10 1.50 1.50 6.975 10
BNC轉SMA-KK 3.10 1.50 1.50 6.975 10

二、三款核心料號結構與應用區分

為了方便采購與工程人員精準選型，以下是這三款轉接頭的詳細結構定義與典型應用場景：

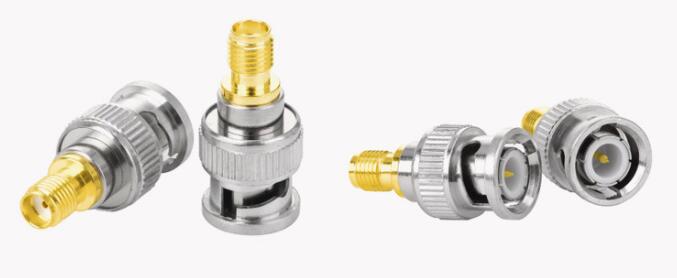

1. BNC轉SMA-JK (BNC公頭轉SMA母頭)

  • 結構特征：A端為BNC公頭/陽頭（帶旋轉卡口套內針）；B端為SMA母頭/陰座（外螺紋內孔）。

  • 應用：常用于將典型的BNC母座的傳統大功率測試儀器（如綜合測試儀、老款），轉換出通用的SMA母座接口，方便連接現有的SMA公頭射頻電纜。

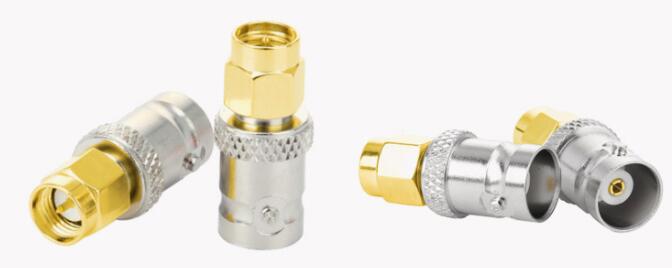

2. BNC轉SMA-KJ (BNC母頭轉SMA公頭)

  • 結構特征：A端為BNC母頭/陰座（外銷釘內孔）；B端為SMA公頭/陽頭（內螺紋內針，外殼帶大網紋防滑滾花）。

  • 典型應用：廣泛支持無線對講機及便攜式數傳電臺。將機身的SMA母座轉換成BNC母座，方便快速插拔車載天線或測試式工裝。

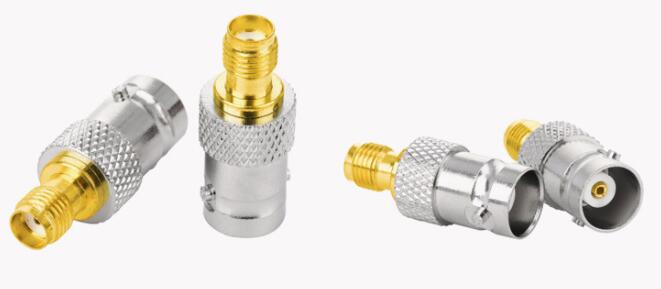

3. BNC轉SMA-KK (BNC母頭轉SMA母頭)

  • 結構特征：A端為BNC母頭/陰座（外銷釘內孔）；B端為SMA母頭/陰座（外螺紋內孔）。

  • 應用：屬于典型的“雙母頭中繼對接器”。常用于板金機箱面板的穿墻固定，或者用于連接預留分別標記BNC公頭和SMA公頭的RF線纜。

三、系列核心技術參數表格

參數項目 技術指標/測試條件（適用于JK/KJ/KK全系列）
特性 阻抗（Impedance） 50$\Omega$
頻率范圍（Frequency Range） 0 ~ 4 GHz (高頻微波響應穩定，不穩定度好)
工作電壓（WorkingVoltage） 335 伏（有效值）
耐壓值 (Dielectric Withstand) 1000 V（rms，海平面）
接觸電阻（接觸電阻） 中心點$\le$2.0 m$\Omega$ / 外殼主體$\le$1.5 mΩ
絕緣電阻（絕緣電阻） $\ge$5000兆歐米茄
電壓駐波比 (VSWR) 直型系列$\le$1.20 @ 3 GHz
主要材質 外殼及鎖緊套：面鍍鎳（防刮抗氧化） /中心針/插孔：鈹銅或磷青銅厚層鍍金
絕緣介質 高密度聚四氟乙烯 (PTFE)
機械壽命（耐久性） $\ge$500次規范旋合與卡口插拔循環
環境溫度與環保 -65°C ~ +165°C / 100%符合RoHS & REACH規范

四、德索連接器(DOSIN)規范料號對照表

為了根據您的ERP系統對接及廠家詢價，我司該系列產品的標準編碼規則如下：

  • BNC公轉SMA母：標準料號DS-A-BNCJ-SMAK（即BNC轉SMA-JK）

  • BNC母轉SMA公司：標準料號DS-A-BNCK-SMAJ（即BNC轉SMA-KJ）

  • BNC母轉SMA母：標準料號DS-A-BNCK-SMAK（即BNC轉SMA-KK）

五、關于德索連接器 (DOSIN) 針對公母安裝轉換器件的品質控制

在RF拓撲測試與弱電工程集成中，BNC轉SMA的JK、KJ、KK三款公母定位轉換器，屬于使用頻率極高、采集敏感度極強的基礎微波設備。因為公母對插（J針與K孔）的配合間隙幾十毫米，如果母頭接頭的鈹銅彈片開槽不均，或者公頭中心針的倒角存在毛刺，就會在相互插拔中導致相鄰儀器的昂貴接口發生物理短路。

德索連接器在20000平米的現代化研發與制造基地內，該針對異系列互轉件設置了獨立的精密質檢線。絕緣介質進行了精確的阻抗補償設計，更對所有母頭插孔實施了高標準的“插拔力與收口應力”耐久試驗，確保信號在跨越不同體積的物理腔體時，駐波比與附加插入損耗始終處于高于水平。

作為通過ISO9001國際質量管理體系認證的源頭實力廠家，德索堅決杜絕使用回收雜銅或易開裂的非標料，出廠合格率100%具備RoHS和REACH綠色檢測報告。我們常備大量現貨，全面協助海內外通信設備商、儀表線束加工廠及無線電工程商實現高效率、快捷的廠家批發與供應鏈優化。
