一、產品概述

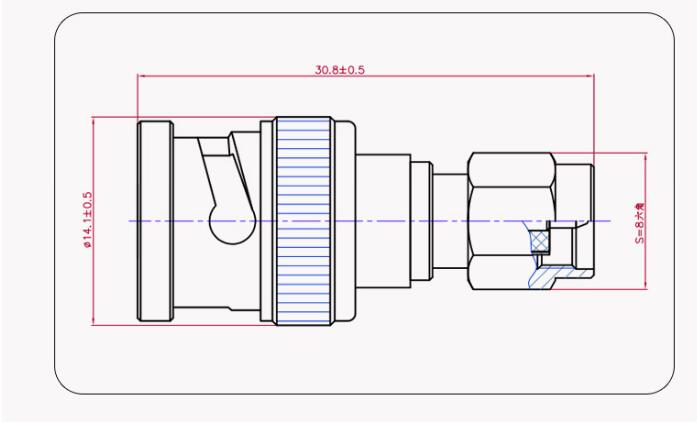

本產品為高精密BNC公頭（Q9）轉SMA公頭（陽頭）射頻同軸轉接頭（標準料號：BNC-SMA-JJ）。轉接頭兩端陽頭結構：接口A端為標準BNC公頭（帶快速卡口鎖旋套與中心陽針），接口B端為標準SMA公頭（帶1/4-36）該轉接頭主要用于將帶BNC母座的重型測試設備或傳統無線電天線，直接跨接轉換至帶SMA母座（外螺內孔）的微型無線模塊、射頻、4G/5G模塊或數傳電臺上，是射頻通信與高頻微波實驗室常見的“萬能轉件接駁”。

規格	長(cm)	寬(cm)	高(cm)	體積(cm3)	重量(g)
BNC轉SMA-JJ	3.10	1.50	1.50	6.975	10
BNC轉SMA-JK	3.10	1.50	1.50	6.975	10
BNC轉SMA-KJ	3.10	1.50	1.50	6.975	10
BNC轉SMA-KK	3.10	1.50	1.50	6.975	10

二、核心技術參數表

1.電氣性能（Electric Characteristics）

參數項目	技術指標/測試條件
特性 阻抗（Impedance）	50$\Omega$
頻率范圍（Frequency Range）	0 ~ 4 GHz (雙公直通型，SMA端高頻響應極佳)
工作電壓（WorkingVoltage）	335 伏（有效值）
耐壓值（介電耐受電壓）	1000 V（rms，海平面）
接觸電阻（接觸電阻）	中心眼陽針$\le$2.0 m$\Omega$ / 外殼厚度$\le$1.5 mΩ
絕緣電阻（絕緣電阻）	$\ge$5000兆歐米茄
電壓駐波比 (VSWR)	直型雙公頭$\le$1.20 @ 3 GHz

2. 機械性能與材質 (Mechanical & Material)

參數項目	技術指標/測試條件
接口A類型（BNC端）	BNC 公頭 / Q9 陽頭 (BNC Plug / Male) —— 標準雙銷卡口式快鎖
接口B類型（SMA端）	SMA 公頭 / 陽頭 (SMA Plug / Male) —— 1/4-36 不銹鋼/沙發內螺紋
內部外觀工藝	兩端中心陽針一體化成型，采用高規格厚層真金電鍍
主要材質	外殼及各鎖緊螺套：全銅鍍鎳（或三元合金） / 絕緣體：高密度聚四氟乙烯（PTFE）
機械壽命（耐久性）	滿足$\ge$500次標準卡口旋合與螺紋旋緊循環

3.環境性能（環境特性）

參數項目	技術指標/測試條件
工作溫度范圍(Temperature)	-65 °C ~ +165 °C (耐受極限高低溫環境)
防振動性（振動）	符合MIL-STD-202、Method 204測試標準
鹽霧試驗（鹽霧試驗）	48小時中性鹽霧測試（確保多鹽霧、濕潤環境下電鍍層不剝落、不生銹）
環保標準（合規性）	100%滿足RoHS / REACH國際綠色墻壘標準

三、德索連接器(DOSIN)規范料號系統

• 標準料號：DS-A-BNCJ-SMAJ

• 料號釋義：DS（德索品牌）- A（Adapter 轉接頭系列）- BNCJ（BNC 公頭/Q9陽針）- SMAJ（SMA 公頭/內螺內針）

四、關于德索連接器(DOSIN)針對雙陽針微波轉接件的品質控制

在RF拓撲測試中，BNC公轉SMA公（BNC-J/SMA-J）這類雙公頭直通轉接器，作為經常儀器接口和線束之間的間隙拆裝介入，需要承受高靈敏度手擰或起子緊的牽引力。如果內部兩端陽旋針的絕對共軸度周圍幾微米的偏移，就會直接導致對接設備的SMA/BNC母座瞬時變形。德索連接器在20000平米的現代化研發與量產基地內部，針對BNC-SMA-JJ精密微波轉換系列采用了高精度復合走心機床進行鄰接成形加工，確保中心針的幾何對心度精益求精。

深耕RF接插件領域20年，德索不僅積累了豐富的微波阻抗補償經驗，恍知高頻拾取控制的關鍵。我們對產品內部裝配的PTFE絕緣介質進行了特定的電磁階梯腔體優化，有效平抑了信號在跨越兩種不同體積接口時的突變衰減，將駐波比與插入損耗控制在極低水平。作為全面通過ISO9001國際質量管理體系認證的源頭實力工廠，德索出廠的每一批次轉接件均100%符合RoHS和REACH環保規范，不使用任何質劣鋅合金或鉛超標銅料，為全球無線電工程商、儀表集成商提供長壽命、廠家批發的高品質硬件連接保障。
