在高清監控項目中，有一個細節經常被忽略，但一旦出問題就很難排查：

?? 壓接模具尺寸選錯了。

很多現場情況是這樣的：
接口裝上了、畫面也出來了，但使用一段時間后開始出現——

• 畫面偶爾閃爍
• 信號不穩定
• 輕微晃動就異常

最后追查下來，不是設備問題，也不是線材問題，而是：
?? 壓接尺寸不匹配，導致屏蔽層接觸不穩定。

在德索連接器與監控工程客戶的溝通中，這類問題并不少見。今天就從實操角度講清楚：

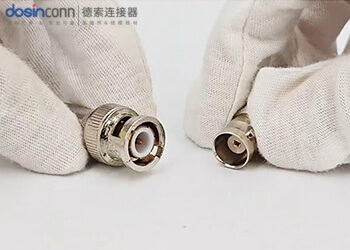

BNC連接器壓接模具尺寸，為什么關鍵？又該如何正確選擇？

?? 一、壓接的本質：不僅是固定，更是“導通結構”

很多人理解壓接只是把線纜“壓緊”，但在射頻結構中，它其實承擔兩件事：

• 機械固定
• 電氣連接（尤其是屏蔽層導通）

如果壓接不到位，就可能出現：

?? 屏蔽層接觸不良
?? 阻抗不連續
?? 信號泄漏

?? 二、壓接尺寸為什么會影響性能

壓接模具的尺寸，決定了最終六角壓接后的形態：

• 壓小了 → 過度擠壓，結構變形
• 壓大了 → 接觸不緊，容易松動

這兩種情況都會帶來問題：

?? 一個影響結構，一個影響接觸

?? 三、常見BNC規格與模具匹配關系

在實際應用中，不同線纜規格對應不同壓接尺寸。

例如常見的幾種搭配關系：

?? 注意：不同廠家會有細微差異，需以實際規格為準。

?? 四、壓接不當?shù)牡湫捅憩F(xiàn)

在現場可以通過現象快速判斷：

?? 五、如何正確選擇壓接模具

在工程實踐中，可以按照以下步驟：

1 確認線纜型號

優先確認：

• 外徑
• 屏蔽層結構
• 阻抗類型

2 匹配連接器規格

不同BNC接頭設計不同，壓接尺寸也不同。

3 參考廠家推薦尺寸

這是最可靠的依據，避免經驗判斷。

4 做樣品驗證

通過實際壓接后測試：

• 拉力
• 導通
• 高頻性能

?? 六、一個常見誤區

很多現場會用“一把模具通用所有線纜”，這種做法風險很高：

?? 不同線徑 → 需要不同壓接尺寸

否則就容易出現：

• 接觸不良
• 使用壽命下降

?? 七、壓接不僅是尺寸問題

除了尺寸，還需要關注：

• 模具磨損情況
• 壓接力是否穩定
• 操作是否規范

即使尺寸正確，如果模具磨損，也會導致壓接不一致。

?? 寫在最后

在高清監控系統中，BNC連接器依然是非常重要的接口形式，而壓接質量則直接決定了連接的穩定性。壓接模具尺寸的選擇，看似只是一個工藝細節，但實際上會影響整個信號鏈路的可靠性。

在實際項目中可以明顯感受到，很多“難以定位”的問題，往往都源于這些基礎工藝環節。像德索連接器在相關產品與線束加工中，也會更加關注壓接匹配和一致性控制，讓每一個連接點都保持穩定狀態。

很多時候，系統的穩定，不是來自復雜設計，而是來自每一個細節都做對。
