]]>在德索連接器與客戶的技術溝通中，這類問題其實并不少見。很多時候連接器本身沒有問題，但如果在線束加工環節處理不好，屏蔽層沒有可靠接觸，就會直接影響整個射頻鏈路的穩定性。今天就結合實際工程經驗，系統聊一聊：BNC連接器線束加工中如何避免屏蔽層接觸不良的問題。
一、為什么屏蔽層接觸質量如此重要
在同軸電纜結構中，屏蔽層不僅僅是機械結構的一部分，它承擔著非常重要的作用：
- 抑制電磁干擾
- 保持信號完整性
- 維持阻抗穩定
- 防止信號泄露
如果屏蔽層與連接器外導體之間接觸不良，就可能導致以下問題：
- 信號衰減增加
- 駐波比上升
- 外界電磁干擾進入系統
- 高頻信號穩定性下降
這些問題在低頻系統中可能不明顯，但在射頻或高速信號環境中會被明顯放大。
二、BNC線束加工的關鍵工藝步驟
一個可靠的BNC線束加工流程通常包括以下幾個步驟：
- 電纜剝線
- 屏蔽層整理
- 壓接或焊接中心導體
- 屏蔽層固定
- 外殼壓接
- 連接器裝配
在這些步驟中，屏蔽層整理與固定是最容易被忽略的環節。
三、屏蔽層接觸不良的常見原因
在實際生產中，導致屏蔽層接觸不良的原因通常集中在以下幾個方面：
| 常見問題 | 產生原因 |
|---|---|
| 屏蔽層未完全展開 | 剝線后沒有均勻整理 |
| 壓接力度不足 | 壓接模具或設備不匹配 |
| 電纜尺寸不匹配 | 線纜外徑與連接器規格不一致 |
| 屏蔽絲斷裂 | 剝線操作過于粗暴 |
這些看似細小的問題，在高頻環境下都會直接影響射頻性能。
四、避免屏蔽層接觸不良的實用方法
結合實際加工經驗，可以通過以下幾個方式有效提升連接質量。
1 選擇匹配的電纜規格
不同BNC連接器通常對應不同電纜型號，例如：
- RG58
- RG59
- RG174
如果電纜外徑不匹配，壓接后屏蔽層可能無法形成完整接觸。
2 使用標準剝線工具
手工剝線雖然方便，但很容易損傷屏蔽層結構。
使用專用剝線工具可以保證：
- 剝線長度一致
- 屏蔽層完整
- 不損傷介質層
3 保證壓接模具匹配
壓接連接器時，模具規格必須與連接器結構匹配。
壓接過松會導致接觸不良，壓接過緊則可能損壞屏蔽結構。
4 加強加工質量檢測
在生產過程中，建議增加以下檢測步驟：
- 拉力測試
- 導通測試
- 駐波比測試
這些檢測可以提前發現潛在問題，避免設備安裝后再返工。
五、BNC線束加工在實際應用中的挑戰
在一些復雜應用環境中，例如：
- 工業自動化設備
- 廣播電視系統
- 視頻監控網絡
線束不僅需要保證信號質量，還要面對震動、溫度變化以及長期使用等因素。
因此，線束加工不僅是簡單的裝配工作，更是整個射頻系統可靠性的重要環節。
?? 寫在最后
在射頻工程領域，很多問題看似來自設備或電路，但真正的原因往往隱藏在一些不起眼的細節中，比如連接器線束的加工質量。
BNC連接器作為一種經典的射頻接口，在很多系統中依然被廣泛使用。而要讓它穩定工作，除了連接器本身的結構設計外，線束加工工藝同樣重要。
像德索連接器在實際項目中，也會根據不同電纜規格與應用環境對連接結構進行適配和驗證，以保證連接器在實際應用中的穩定性。很多時候，一個可靠的射頻系統，正是這些細節逐步打磨出來的結果。
The post BNC連接器線束加工工藝：如何防止信號屏蔽層接觸不良？ appeared first on BNC接頭網.
]]>The post 深度揭秘！射頻連接器接線技術要點 appeared first on BNC接頭網.
]]>?
在當今先進的電子設備體系里，射頻連接器堪稱保障射頻信號穩定傳輸?shù)暮诵臉屑~。其接線技術的優劣，直接左右著信號傳輸?shù)馁|(zhì)量與設備的整體效能。作為行業內深耕二十載、經驗極為豐富的德索精密工業，在此領域擁有深厚積淀，下面將結合德索的專業視角，為您深度剖析射頻連接器接線的關鍵技術要點。
一、連接器與線纜選型
連接器的選型需從多維度綜合權衡。工作頻率是首當其沖的考量要素，例如在高頻通信、雷達探測等高頻作業場景中，德索精密工業生產的 SMA 連接器憑借其卓越的高頻性能，能夠顯著降低信號傳輸過程中的損耗，有力保障信號在高頻環境下的穩定輸出。承載功率同樣不容忽視，它直接關系到設備在不同負載條件下能否穩定運行，德索的各類連接器產品在研發時就充分考慮到不同場景下的功率承載需求，確保產品可靠性。此外，設備所處的環境因素，諸如溫度的劇烈波動、濕度的大幅變化以及復雜的電磁干擾環境等，對連接器的耐用性與信號完整性影響深遠。在需要頻繁插拔、耐磨損要求較高以及嚴苛的戶外環境下，德索的 N 型連接器憑借其堅固耐用的結構設計和出色的密封性能，展現出更強的環境適應性。
線纜的選擇，關鍵在于線芯材質與屏蔽層數。純銅線芯具有極佳的導電性，能夠有效降低信號傳輸過程中的能量損耗，提升傳輸效率；而多層屏蔽設計的線纜，則能夠極大程度地抵御外界復雜的電磁干擾，增強信號傳輸?shù)姆€(wěn)定性與可靠性。德索精密工業提供多種適配不同連接器的線纜產品，從線芯選材到屏蔽工藝，都嚴格把關，確保與連接器搭配使用時達到最佳性能。
二、接線前準備
一套完備且適配的工具是確保接線工作順利開展的基礎。力矩扳手在接線作業中扮演著舉足輕重的角色，不同規格的連接器有著嚴格規定的力矩值，以 N 型連接器為例，通常需使用 12 磅的力矩扳手。德索在產品說明書中會明確標注各類連接器對應的標準力矩值，嚴格按照規定力矩擰緊螺母，既能確保連接部位緊密貼合，又可有效避免因用力過猛導致連接器損壞。剝線鉗用于精確剝除線纜外皮，操作時務必確保切口平整、剝線深度恰到好處，避免對線芯造成任何損傷。無水酒精等清潔劑則用于徹底清潔連接器與線纜的接口部位，清除油污、灰塵等雜質，從而有效降低接觸電阻，保障信號傳輸?shù)臅惩o阻。德索的產品在出廠前都經過嚴格清潔處理，減少雜質對后續接線及使用的影響。
在正式開展接線作業前，必須對射頻連接器與線纜進行全面細致的檢查。仔細查看連接器外觀是否存在損壞、變形等異常情況，內部插針與插孔是否保持筆直。線纜外皮應無破損、無老化跡象，線芯的導通性能可借助萬用表進行精準檢測，同時確保屏蔽層不存在短路或斷路等問題。德索精密工業擁有獨立檢測實驗室，對每一批次的連接器和線纜都進行多輪嚴格檢測，確保產品質量符合高標準，為用戶后續接線操作提供可靠基礎。
三、接線操作流程
（一）線纜預處理
使用剝線鉗時，需嚴格按照連接器適配的長度要求進行操作。精準調整好鉗口寬度，均勻用力旋轉剝線鉗，平穩剝除線纜外皮，杜絕劃傷線芯的情況發生。對于帶有屏蔽層的線纜，剝除外皮后需將屏蔽層均勻散開、梳理整齊，防止屏蔽絲出現松散纏繞現象。隨后，分別對線芯和屏蔽層進行搪錫處理，此舉可顯著提高導電性、降低接觸電阻、增強連接的可靠性，并有效防止氧化腐蝕。德索的技術團隊在長期實踐中積累了豐富的線纜預處理經驗，其生產的連接器與線纜在結構設計上也充分考慮了預處理操作的便利性與高效性。
（二）連接器組裝
將預處理好的線纜精準無誤地插入連接器接口，確保線芯與插針孔緊密對接，屏蔽層均勻緊密地包裹住連接器外殼。對于螺紋連接的連接器，如 SMA、N 型等，需采用雙手協同操作，一手穩穩握住連接器主體，另一手緩慢旋轉螺母，使其與設備接口的螺紋精準對齊后，逐步擰緊。同時，要始終確保連接器與接口處于水平對接狀態，避免產生不必要的機械應力。德索的連接器產品在設計上注重接口的精準度與螺紋的順滑度，便于用戶進行組裝操作，降低因操作不當導致連接失誤的概率。
（三）連接固定
借助專業的力矩扳手，依據既定的力矩值進一步擰緊連接器螺母，確保連接部位穩固可靠。對于需要額外固定的連接器，如通過螺絲固定在設備面板上的，在擰緊螺絲時務必保證受力均勻，防止連接器因受力不均而出現松動現象。德索精密工業在產品設計時充分考慮連接固定環節，從螺母的防滑設計到螺絲孔位的精準布局，都旨在幫助用戶實現穩固的連接效果。
四、接線后檢查與測試
（一）外觀檢查
接線工作完成后，首先進行外觀檢查。仔細查看連接器與線纜的連接部位是否緊密貼合，有無縫隙或松動跡象。同時，檢查連接器外殼與設備接口的貼合情況，以及螺紋連接處是否存在滑絲、錯位等異常情況，一旦發現問題，應及時進行返工處理。德索的產品憑借其精良的制造工藝，在外觀質量上有較高標準，正常接線后外觀緊密貼合，減少因外觀瑕疵導致的連接隱患。
（二）電氣性能測試
運用網絡分析儀等專業的射頻測試儀器，對插入損耗、回波損耗等關鍵電氣參數進行精準檢測。插入損耗應嚴格控制在設備允許的范圍之內，回波損耗數值越大，則表明信號反射越小，連接性能越佳。若測試結果出現異常，需全面排查接線是否正確、連接器與線纜是否匹配等潛在問題。德索精密工業的產品在出廠前會經過多輪電氣性能測試，確保產品性能符合行業高標準，用戶在使用其產品并正確接線后，更易通過電氣性能測試。
（三）環境適應性測試
模擬工業設備實際運行過程中的復雜環境條件，開展環境適應性測試，涵蓋高溫、低溫、潮濕、振動等多種惡劣環境。密切觀察連接器在不同環境條件下的性能表現，確保其在復雜多變的工作環境中依然能夠穩定可靠地運行，充分滿足設備長期穩定工作的需求。德索的連接器產品在研發階段就針對各種惡劣環境進行大量模擬測試，通過優化材料和結構設計，使其產品具備出色的環境適應性，保障接線完成后的設備在不同環境下正常運轉。
The post 深度揭秘！射頻連接器接線技術要點 appeared first on BNC接頭網.
]]>三軸Bnc連接器母頭彎式插板接PCB板75歐姆鍍鎳
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post 三軸Bnc連接器母頭彎式插板接PCB板75歐姆鍍鎳 appeared first on BNC接頭網.
]]>直式BNC穿墻鋅合金防水母頭射頻同軸電纜連接器
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post 直式BNC穿墻鋅合金防水母頭射頻同軸電纜連接器 appeared first on BNC接頭網.
]]>BNC4孔方形法蘭直式射頻同軸連接器母頭PCB板端
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post BNC4孔方形法蘭直式射頻同軸連接器母頭PCB板端 appeared first on BNC接頭網.
]]>穿墻BNC母頭50歐姆鋅合金射頻同軸連接器
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post 穿墻BNC母頭50歐姆鋅合金射頻同軸連接器 appeared first on BNC接頭網.

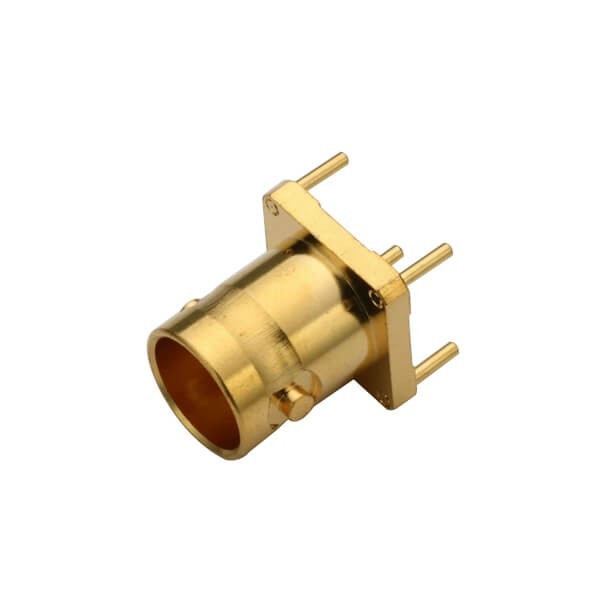

]]>直式母頭BNC射頻同軸鍍金連接器
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |

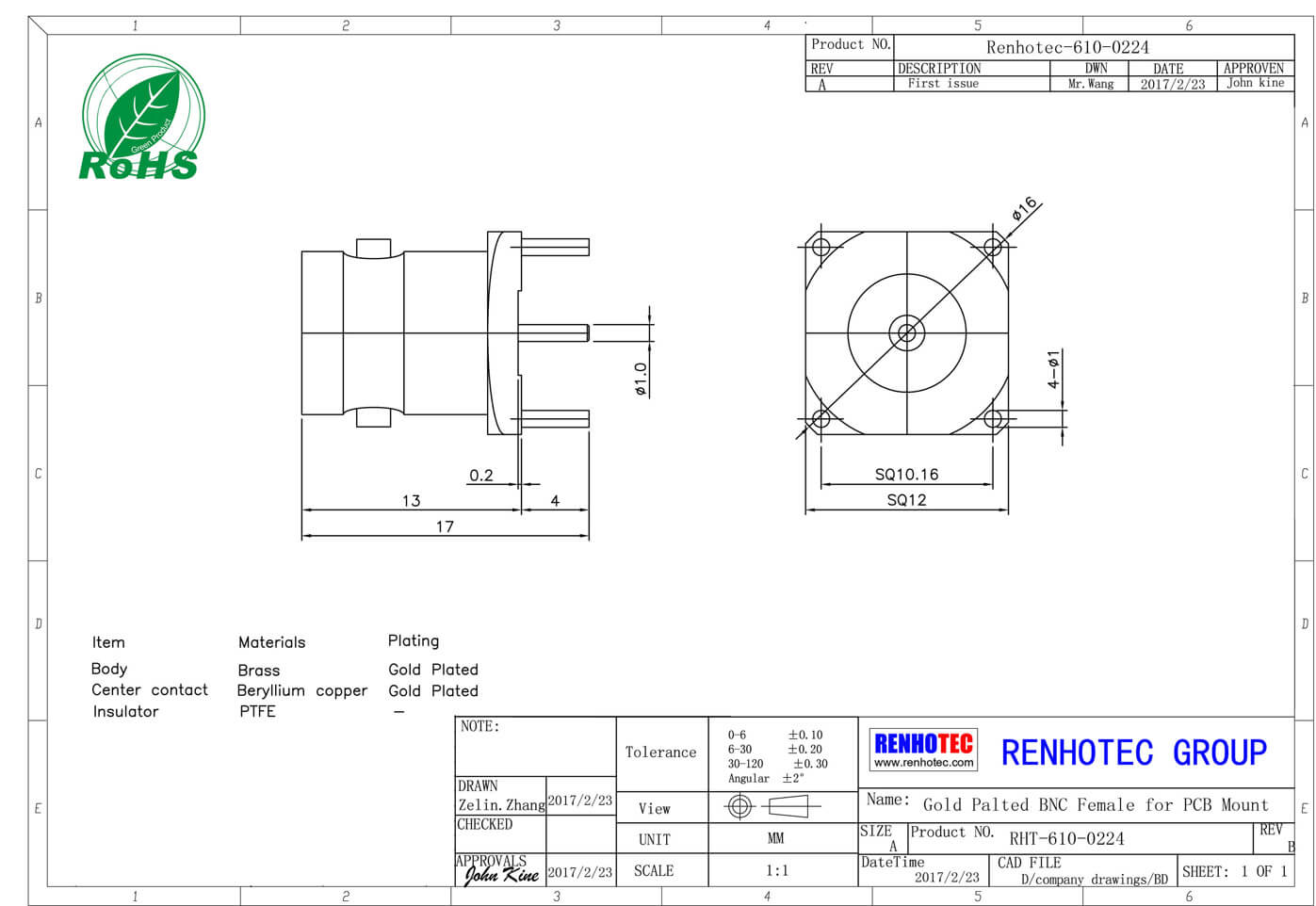

產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post 直式母頭BNC射頻同軸鍍金連接器 appeared first on BNC接頭網.
]]>直式穿墻BNC射頻同軸直式母頭連接器
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post 直式穿墻BNC射頻同軸直式母頭連接器 appeared first on BNC接頭網.

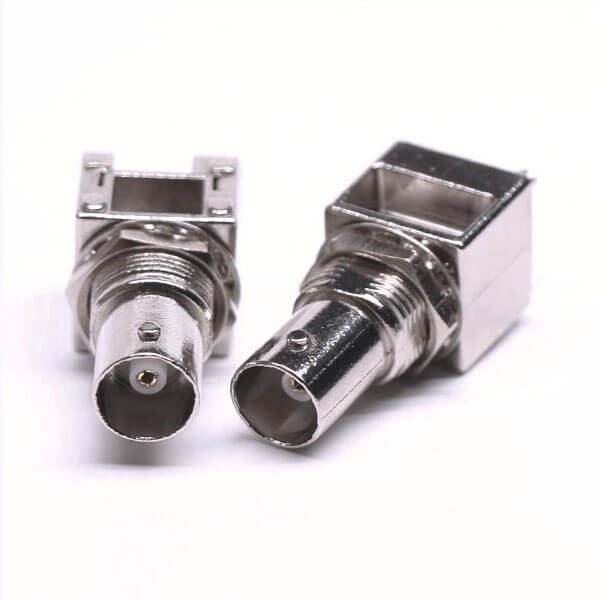

]]>BNC直式射頻同軸75歐鍍鎳面板安裝連接器
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post BNC直式射頻同軸75歐鍍鎳面板安裝連接器 appeared first on BNC接頭網.
]]>BNC接頭母頭直插PCB板穿墻安裝連接器
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post BNC接頭母頭直插PCB板穿墻安裝連接器 appeared first on BNC接頭網.
]]>
