** BNC鍍金連接器 vs 鍍銀/鍍鎳款

——電氣性能“三強爭霸”實測對決

** 主角：德索精密工業 · 鍍金王者登場！

第一回合：導電性大比拼 —— 誰更“通”？

選手	接觸電阻（初始）	長期穩定性
鍍銀款	≈0.8mΩ（最優）	易氧化，30天后電阻↑40%
鍍鎳款	≤3.0mΩ	穩定但偏高
德索鍍金款	≤1.0mΩ	1000小時鹽霧測試，穩如磐石

點評：鍍銀雖快，但“曇花一現”；鍍鎳耐造，卻“反應遲鈍”；德索鍍金——快、穩、久，三者兼得，堪稱“信號高速公路”的VIP通道！

第二回合：耐久性挑戰 —— 誰更“扛”？

鍍銀款：

客戶實測反饋：

第三回合：環境適應性 —— 誰更“野”？

極限場景	鍍鎳	鍍銀	德索鍍金
高溫高濕	易腐蝕基材	性能下降	通過168小時濕熱測試
含硫環境	可接受	硫化發黑	化學惰性，無反應
高頻傳輸（1GHz+）	VSWR >1.2:1	信號衰減明顯	VSWR ≤1.05:1，低損耗王者

技術彩蛋：德索鍍金層表面粗糙度＜0.1μm，遠優于鍍鎳的0.3μm，高頻信號“滑”過如絲般順滑！

德索精密工業 · 為什么選“金”？

硬核工藝：多層電鍍，金層致密無針孔 性能可溯：每批次提供測試報告，品質看得見 靈活定制：支持30–100μ”金層厚度，適配軍工、航天等高要求場景 綠色制造：符合RoHS/REACH，環保與性能并重

未來連接，已來 在5G-A、智能傳感、量子通信的浪潮中，連接器不再只是“插上去就行”。 德索精密工業以“金”為盾，以“精”為矛，持續探索納米涂層、智能狀態監測等前沿技術，讓每一次連接，都成為可靠與精準的儀式。

德索鍍金B(yǎng)NC連接器 —— 用“金”準，連接未來。

The post BNC鍍金連接器：與鍍銀/鍍鎳款電氣性能對比——德索精密工業的“金”彩之選 appeared first on BNC接頭網.

一、安防監控場景：長距離視頻信號的穩定傳輸

1. 場景核心需求與痛點

• 信號需求：傳輸 PAL/NTSC 制式模擬視頻信號（頻率 0-6MHz），需確保畫面無雪花、無重影（信號信噪比≥45dB）；
• 環境痛點：戶外監控點位面臨雨水侵入（需防水）、周邊強電設備（如變壓器）的電磁干擾、安裝維護時的反復插拔與線纜牽拉；
• 距離挑戰：部分監控點位（如廠區圍墻、道路沿線）傳輸距離達 200-500 米，需降低信號衰減（≤0.5dB/100m @6MHz）。

2. BNC 接插件適配方案

（1）阻抗選型：75Ω 專用型號，匹配視頻傳輸鏈路

• 75Ω BNC 內導體與外導體內徑比例經過精密計算（如內導體直徑 0.9mm，外導體內徑 6.0mm），確保 0-6MHz 頻段阻抗穩定；
• 對比 50Ω BNC，75Ω 型號在視頻頻段的插入損耗降低 30%，200 米傳輸后信號幅度衰減僅 1dB，遠低于畫面失真閾值（3dB）。

（2）防護設計：IP67 防水結構，抵御戶外環境

• 外殼與線纜接口：增加硅橡膠密封圈（邵氏硬度 65 Shore A），插合后形成防水密封腔，防護等級達 IP67（1 米水深浸泡 30 分鐘無進水）；
• 材質升級：外殼采用黃銅鍍鎳（鍍層厚度≥10μm），鹽霧測試 48 小時無腐蝕，避免雨水與濕氣導致的接口銹蝕；
• 尾部固定：配備金屬鎖母，與 RG59/RG6 電纜的外護套緊密壓合，防止線纜牽拉導致的接口松動（抗拉強度≥100N）。

（3）抗干擾強化：屏蔽結構優化，降低電磁干擾

• 外導體采用 “無縫銅管 + 密集編織網” 雙層屏蔽（編織密度≥95%），EMI 屏蔽效能≥80dB @6MHz，比普通 BNC 提升 20dB；
• 接口處增加接地彈片，確保屏蔽層與設備外殼低阻抗連接（接地電阻≤0.1Ω），將干擾信號導入大地。

（4）耐用性設計：適配反復插拔與維護

• 采用 “卡口式 + 加厚外殼” 設計，插拔壽命≥1000 次（遠超普通 BNC 的 500 次），外殼壁厚增加至 1.2mm，抗沖擊性能提升 50%；
• 內導體采用鍍金無氧銅（鍍金層厚度≥1μm），反復插拔后接觸電阻變化≤5mΩ，避免因接觸不良導致的信號中斷。

3. 典型應用案例：道路監控系統

• 實際測試：6MHz 信號插入損耗 0.8dB，信噪比 52dB，畫面無雪花、無重影；
• 環境驗證：經過暴雨天氣（降雨量 50mm/h）與夏季高溫（60℃），接口無進水、無銹蝕，信號穩定；
• 維護反饋：插拔 800 次后，接觸電阻仍≤15mΩ，滿足長期維護需求。

二、測試儀器場景：高頻精密信號的低損傳輸

1. 場景核心需求與痛點

• 信號需求：傳輸高頻射頻信號（頻率 0.1-11GHz），需控制插入損耗（≤0.3dB @2GHz）與駐波比（VSWR≤1.2 @4GHz），確保測量誤差≤2%；
• 精度痛點：測試儀器對信號反射、相位偏移極為敏感，微小的阻抗波動或接觸不良會導致測量數據失真；
• 環境要求：實驗室環境雖穩定，但需適配頻繁插拔（日均 20-30 次）與長期高精度使用（年穩定性誤差≤0.1dB）。

2. BNC 接插件適配方案

（1）阻抗選型：50Ω 精密型號，匹配射頻測試鏈路

• 50Ω BNC 采用 “內導體鍍金 + 聚四氟乙烯（PTFE）絕緣” 設計，PTFE 介電常數穩定（2.1±0.05），在 11GHz 頻段仍能保持阻抗一致性；
• 內導體與外導體的同心度誤差≤0.01mm，比安防級 BNC 小 50%，避免結構不對稱導致的相位偏移（≤0.5° @2GHz）。

（2）高頻低損耗設計：降低信號衰減與反射

• 材料升級：內導體采用高純度無氧銅（純度 99.999%）鍍金（鍍層厚度≥2μm），高頻趨膚效應損耗比普通黃銅低 40%；絕緣介質用 PTFE（介質損耗角正切≤0.001 @1GHz），比安防級的聚乙烯（PE）降低 80% 介質損耗；
• 結構優化：簡化信號傳輸路徑，采用 “一體化內導體” 設計，減少接觸點（從 2 個減至 1 個），避免接觸電阻導致的額外損耗；外導體采用無縫冷拉銅管，內壁粗糙度 Ra≤0.2μm，降低高頻信號的散射損耗。

（3）精密制造工藝：保障長期精度穩定

• 采用 CNC 精密加工（加工精度 ±0.005mm），確保內導體、絕緣介質、外導體的同軸度與尺寸公差；
• 每批次產品需 100% 測試高頻性能（插入損耗、駐波比、相位穩定性），合格標準遠高于安防級（如駐波比≤1.2 @4GHz，而安防級為≤1.5 @1GHz）；
• 出廠前進行 “老化預處理”（85℃、85% RH 放置 100 小時），篩選出性能不穩定的產品，確保長期使用穩定性（年衰減變化≤0.05dB）。

（4）耐用性與重復性：適配頻繁插拔

• 采用 “彈性爪式接觸” 結構，插拔時內導體接觸壓力穩定（50-80g），反復插拔 5000 次后接觸電阻變化≤3mΩ（遠超安防級的 1000 次壽命）；
• 外殼采用不銹鋼材質，抗磨損性能比黃銅鍍鎳高 3 倍，避免長期插拔導致的外殼變形。

3. 典型應用案例：示波器信號校準

• 實際測試：插入損耗 0.5dB，駐波比 1.15，相位偏移 0.3°，功率測量誤差 0.8%，滿足精密測試要求；
• 長期使用：日均插拔 25 次，使用 2 年后（約 18000 次插拔），接觸電阻仍≤8mΩ，高頻性能無顯著變化；
• 兼容性驗證：與不同品牌測試儀器（泰克、安捷倫）的 BNC 接口完美兼容，無匹配問題。

三、安防監控 vs 測試儀器：BNC接插件選型差異對比

選型避坑：避免跨場景誤用

• 錯誤 1：用安防級 BNC 替代測試級

  后果：高頻段駐波比超標（如 2GHz 時 VSWR≥1.8），測量誤差擴大至 8%-10%，無法滿足測試精度要求；

  正確做法：測試場景必須選用 50Ω 精密測試級 BNC，且需確認產品是否通過高頻性能認證（如 MIL-STD-348 標準）。

• 錯誤 2：用測試級 BNC 替代安防級

  后果：測試級 BNC 無防水設計，戶外使用易進水銹蝕，且成本比安防級高 3-5 倍，造成浪費；

  正確做法：安防場景選用 75Ω 防水型 BNC，重點關注 IP67 防護與抗腐蝕性能，無需追求高頻指標。

四、常見應用問題規避：兩類場景的使用要點

1. 安防監控場景避坑要點

• 錯誤 1：線纜與 BNC 阻抗不匹配

  后果：用 50Ω RG58 電纜搭配 75Ω BNC，200 米傳輸后視頻信號衰減達 5dB，畫面出現重影；

  正確做法：嚴格匹配阻抗（75Ω BNC+75Ω RG59/RG6 電纜），安裝前用阻抗測試儀驗證（誤差≤5%）。

• 錯誤 2：未按扭矩?cái)Q緊，防水失效

  后果：戶外 BNC 接插件僅用手?jǐn)Q，未達到推薦扭矩（0.8-1.0N?m），密封圈壓縮不足，雨水從縫隙侵入；

  正確做法：使用扭矩扳手按產品手冊標注扭矩?cái)Q緊，安裝后進行防水測試（噴淋 10 分鐘后檢查內部是否進水）。

2. 測試儀器場景避坑要點

• 錯誤 1：頻繁插拔時用力過猛，損傷接口

  后果：插拔時角度偏移或用力過大，導致內導體彎曲變形，2GHz 信號插入損耗增加 0.5dB；

  正確做法：插拔時保持接口同軸，避免傾斜，使用專用插拔工具（如 BNC 插拔鉗），減少機械損傷。

• 錯誤 2：未清潔接口，接觸電阻增大

  后果：接口殘留灰塵或氧化層，接觸電阻從 5mΩ 升至 30mΩ，導致信號衰減加劇；

  正確做法：每日使用前用無塵布蘸無水酒精擦拭接口，每季度用觸點清潔劑（如 CRC 2-26）深度清潔，確保接觸良好。

結語

? 德索精密工業射頻連接器工程師 老吳

? 專做 “場景精準適配” 的 BNC 接插件，只提供 “性能達標、需求匹配” 的專業級產品

The post BNC接插件：安防監控 / 測試儀器典型應用場景解析 appeared first on BNC接頭網.

一、先搞懂：BNC 接口對應的三大核心協議類型

1. 視頻傳輸協議：適配廣電與安防的音視頻信號

• SDI 協議（數字視頻）：
  • 信號格式：采用串行差分傳輸，將 RGB 或 YCbCr 視頻數據、音頻數據、同步信號封裝為單一數據流，無需額外線纜傳輸音頻；
  • 核心規范：遵循 SMPTE 標準，按分辨率和幀率分為標清（SD-SDI，SMPTE 259M）、高清（HD-SDI，SMPTE 292M）、3G-SDI（SMPTE 424M）、12G-SDI（SMPTE ST 2082）；
  • 典型應用：電視臺演播室攝像機、切換臺、監視器，傳輸 1080P/4K 高清視頻，音頻嵌入視頻流中（如 3G-SDI 可嵌入 16 通道 48kHz 音頻）。

• 模擬復合視頻協議：
  • 信號格式：將亮度（Y）、色度（C）、同步信號復合在單一通道中，采用幅度調制（AM）傳輸，信號幅度標準為 1Vpp（峰峰值），同步頭幅度 0.3Vpp；
  • 核心規范：遵循 PAL（中國 / 歐洲）或 NTSC（北美）制式，幀率分別為 25fps 和 30fps，分辨率固定（PAL 制 720×576，NTSC 制 720×480）；
  • 典型應用：傳統安防模擬攝像機、老式錄像機，傳輸標清模擬視頻，需單獨用音頻線傳輸音頻信號。

2. 射頻測試協議：適配通信與電子的射頻信號

3. 低速數據通信協議：適配工業與控制的串行數據

• 信號格式：采用差分串行傳輸，將數據位、起始位、停止位、校驗位按串行順序傳輸，支持半雙工 / 全雙工通信；
• 核心規范：遵循 EIA/TIA 標準，速率上限≤10Mbps（短距離，≤10 米），長距離（≥100 米）速率需降至≤1Mbps，阻抗匹配 100Ω（部分場景兼容 50Ω）；
• 典型應用：早期工業 PLC 控制、數據采集模塊，傳輸傳感器數據（如溫度、壓力信號），目前已逐步被以太網接口替代，但部分老舊設備仍在使用。

二、信號格式規范：按協議匹配 “傳輸內容與封裝方式”

1. 信號內容封裝：“視頻 + 音頻”vs “純射頻” vs “串行數據”

• SDI 協議：封裝 “視頻 + 音頻 + 同步信號”，無需拆分 —— 例如 3G-SDI 協議會將 1080P/60fps 視頻數據（約 2.97Gbps）、8 通道音頻數據（約 3.072Mbps）、同步信號封裝為單一串行流，通過一根 BNC 線纜傳輸，接收端自動分離各信號；
• 射頻協議：僅封裝 “純射頻載波信號”，不包含額外數據 —— 例如信號發生器輸出的 2GHz 正弦波信號，直接通過 BNC 傳輸至被測設備，無需封裝，接收端需通過解調獲取信號參數（如幅度、頻率、相位）；
• RS-422 協議：僅封裝 “串行數據幀”，無音頻 / 視頻內容 —— 例如 PLC 發送的控制指令（如 “電機啟動”），按 “1 位起始位 + 8 位數據位 + 1 位停止位” 的幀格式傳輸，通過 BNC 接口實現設備間指令交互。

2. 阻抗匹配：50Ω 與 75Ω 的 “硬性劃分”

• 50Ω BNC 接口：適配射頻測試協議、RS-422 數據協議 —— 射頻測試設備（如頻譜儀）、工業控制模塊多為 50Ω 設計，信號傳輸時需低反射，50Ω 阻抗能最小化信號反射（VSWR≤1.2）；
• 75Ω BNC 接口：適配視頻傳輸協議（SDI、模擬復合視頻）—— 廣電設備（攝像機、切換臺）、安防模擬攝像機多為 75Ω 設計，75Ω 是視頻信號傳輸?shù)?“標準阻抗”，能減少視頻信號的幅度衰減（如 3G-SDI 信號 100 米傳輸衰減≤3dB）。

3. 信號幅度與電平：按協議設定 “標準值”

• SDI 協議：差分信號幅度標準為 800mVpp±10%，電平擺幅需穩定，避免因幅度波動導致接收端誤判數據位；
• 模擬復合視頻協議：信號幅度固定為 1Vpp（含同步頭），同步頭幅度 0.3Vpp，幅度不足會導致畫面偏暗，幅度過大則會出現 “過曝”；
• 射頻協議：信號幅度按測試需求設定（如 0dBm、-10dBm），但需在 BNC 接口的功率承載范圍內（常規 BNC 接口額定功率≤50W@2GHz），避免功率過大燒毀接口。

三、速率限制要點：不同協議下的 “速率上限” 與適配場景

1. 視頻協議速率：從標清到 4K 的 “階梯式上限”

2. 射頻協議速率：以 “頻率范圍” 替代 “數據速率”

• 常規 BNC 接口：頻率上限 4GHz，適配 0-4GHz 射頻信號（如 2G/3G 基站測試、模擬電視信號）；
• 高頻 BNC 接口：頻率上限 6-10GHz，適配 4-10GHz 射頻信號（如 4G 基站測試、衛星通信信號）；
• 超高頻 BNC 接口：頻率上限 12GHz，適配 10-12GHz 射頻信號（如 5G 毫米波測試、雷達信號）。

3. 串行數據協議速率：低速為主，上限≤10Mbps

• 短距離（≤10 米）：速率上限 10Mbps，適配工業設備間短距高速數據交互（如 PLC 與變頻器控制指令）；
• 中距離（10-100 米）：速率需降至 1-5Mbps，避免信號衰減導致數據誤碼；
• 長距離（≥100 米）：速率需≤1Mbps，部分場景需搭配中繼器，確保數據穩定傳輸。

四、避坑提醒：BNC 接口協議應用的三個常見錯誤

結語

德索精密工業射頻連接器技術工程師 老吳
專做 “協議精準適配” 的 BNC 接口，只提供 “格式匹配、速率達標” 的專業級產品

The post BNC接口協議：信號格式與速率要求 appeared first on BNC接頭網.

一、先搞懂：BNC 連接器在基站的三大核心應用場景

1. 基站天饋系統：信號收發端的 “橋梁”

• 基站室內分布系統中，將微基站的射頻輸出信號（如 2.6GHz LTE 信號）連接到功分器、耦合器，再分送至各室內天線；
• 小型宏基站的射頻模塊與低功率天線之間的連接，傳輸功率≤50W 的射頻信號，確保信號覆蓋穩定。

2. 基站測試校準：信號測量的 “精準接口”

• 測量基站射頻模塊的輸出功率、頻率誤差、雜散輻射，確保參數符合運營商規范；
• 調試天饋系統的駐波比（VSWR），通過 BNC 連接器連接駐波儀，檢測信號反射情況，避免反射過大導致設備損壞。

3. 基站設備內部：模塊間的 “信號紐帶”

• BBU 的時鐘模塊與射頻模塊之間的同步信號傳輸，確保基站各模塊時鐘一致；
• RRU 內部的信號濾波單元與放大單元之間的連接，傳輸經過預處理的射頻信號，減少模塊間干擾。

二、核心優勢：為什么基站射頻傳輸優先選 BNC 連接器？

1. 低損耗 + 低反射：保障射頻信號 “無失真?zhèn)鬏敗?/h3>

基站射頻信號（多為 0.8GHz~6GHz）對傳輸損耗和反射極為敏感，BNC 連接器的設計精準適配：

• 低插入損耗：采用優質黃銅內導體（鍍金層厚度≥1μm）和聚四氟乙烯（PTFE）絕緣介質，在 2GHz 頻率下插入損耗≤0.3dB，遠低于普通連接器的 0.8dB，避免信號在傳輸中過度衰減；
• 低電壓駐波比（VSWR）：內導體與外導體的同軸度誤差≤0.02mm，接口匹配精度高，VSWR≤1.2（1GHz 以下），減少信號反射 —— 某 5G 基站用 BNC 傳輸 3.5GHz 信號時，反射功率占比≤1%，遠低于普通連接器的 5%，確保信號有效傳輸。

2. 高屏蔽 + 抗振動：適配基站復雜運行環境

• 高屏蔽效能：采用雙層金屬外殼（內層黃銅 + 外層鍍鎳），屏蔽效能≥60dB，能隔絕機房?jī)?nèi)變頻器、服務器的電磁干擾，以及室外的射頻雜波，避免信號被干擾失真；
• 抗振動性能：卡口式連接結構（插入后旋轉 1/4 圈鎖定）能承受 10Hz~2000Hz 的振動，連接拉力≥15N，不會因振動導致接口松動 —— 某高鐵沿線的基站，用 BNC 連接后，因振動導致的信號中斷每月僅 0.2 次，遠低于普通連接器的 2 次。

3. 標準化 + 高兼容：降低基站部署與維護成本

• 接口標準化：不同廠商的 BNC 連接器（如德索、安費諾）可互相通用，無需擔心設備接口不匹配，降低基站部署時的選型難度；
• 插拔壽命長：內導體鍍金層耐磨，插拔壽命達 500 次以上，基站維護時反復插拔也不易損壞，減少更換成本 —— 某運營商統計，用 BNC 連接器的基站，年均連接器更換成本比用普通連接器低 40%。

三、應用要點：基站場景下 BNC 連接器的選型與安裝規范

1. 選型：按 “傳輸頻率、功率、環境” 精準匹配

• 傳輸頻率：
  • 2G/3G 基站（頻率 0.8~2.1GHz）：選常規 BNC（工作頻率 0~4GHz），如德索 DS-BNC-501；
  • 4G/5G 基站（頻率 2.6~6GHz）：選高頻 BNC（工作頻率 0~12GHz），如德索 DS-BNC-502，避免高頻下?lián)p耗驟增；
• 額定功率：
  • 低功率場景（如測試校準、設備內部連接，功率≤10W）：選普通功率 BNC（額定功率 50W@2GHz）；
  • 中功率場景（如天饋系統，功率 10~50W）：選高功率 BNC（額定功率 100W@2GHz），內導體截面積需≥1.5mm2；
• 環境適應性：
  • 室外場景（如天饋系統）：選防水型 BNC（IP67/IP68），外殼帶密封圈，避免雨水、粉塵進入；
  • 高溫場景（如機房機柜內）：選耐高溫 BNC（耐溫 – 40℃~125℃），絕緣介質用耐高溫 PTFE，避免高溫下絕緣失效。

2. 安裝：按 “規范操作” 避免信號隱患

• 清潔接口：安裝前用酒精棉擦拭 BNC 的內導體和外導體接口，去除油污、氧化層，避免接觸不良導致信號損耗 —— 某基站維護時發現，接口氧化導致插入損耗增加 0.5dB，清潔后恢復正常；
• 正確鎖定：插入后順時針旋轉 1/4 圈，聽到 “咔嗒” 聲說明鎖定到位，避免半鎖定狀態（接口未完全貼合），否則會因振動導致松動；
• 防水處理：室外安裝防水型 BNC 時，需在接口處纏繞防水膠帶（如 3M Scotch 2220），覆蓋接口與線纜連接處，增強防水效果，避免雨水從線纜縫隙滲入。

3. 維護：定期檢查避免性能衰減

• 外觀檢查：查看外殼是否破損、密封圈是否老化，若密封圈變硬或開裂，需及時更換，避免防水失效；
• 性能測試：用駐波儀檢測接口的 VSWR，若 VSWR＞1.5，說明接口接觸不良或損壞，需拆解清潔或更換連接器 —— 某基站維護時發現，VSWR 達 1.8，拆解后發現內導體有氧化層，清潔后 VSWR 恢復至 1.1。

四、避坑提醒：基站應用中常見的三個錯誤，一定要避開

1. 錯誤 1：高頻基站用常規 BNC（0~4GHz）

   ?后果：5G 基站頻率多為 3.5~6GHz，常規 BNC 在 6GHz 下?lián)p耗達 0.8dB，信號衰減嚴重，影響覆蓋范圍；

   ?正確：5G 基站選高頻 BNC（0~12GHz），如德索 DS-BNC-502，6GHz 下?lián)p耗≤0.5dB，滿足高頻傳輸需求。
2. 錯誤 2：室外場景用非防水 BNC

   ?后果：雨水滲入接口會導致短路，甚至燒毀基站射頻模塊，某運營商曾因該問題損失 10 余臺 RRU；

   ?正確：室外天饋系統、戶外微基站必選 IP67 及以上防水 BNC，安裝后做防水測試（如淋水測試）。
3. 錯誤 3：維護時暴力插拔 BNC

   ?后果：卡口結構易損壞，導致接口無法鎖定，連接松動后信號中斷；

   ?正確：插拔時輕推旋轉，避免強行拉扯，損壞后需整體更換連接器，不可勉強使用。

? 德索精密工業射頻連接器技術工程師 老吳

? 專做 “基站射頻適配” 的 BNC 連接器，只提供 “低損耗、高可靠” 的通信級產品

The post 射頻同軸連接器BNC：通信基站射頻信號傳輸應用 appeared first on BNC接頭網.

一、前置準備：選對 “適配套件”，從源頭堵死損耗隱患

二、關鍵細節 1：剝線 “三不原則”，避免阻抗突變

1. 不剝傷中心導體

2. 不剪短屏蔽層

3. 不剝歪內絕緣層

三、關鍵細節 2：屏蔽層 “貼緊不松散”，阻斷干擾損耗

1. 整理屏蔽層：不散絲、不重疊

2. 壓接屏蔽層：壓力 “夠而不爆”

四、關鍵細節 3：針芯 “對準無偏移”，減少接觸損耗

1. 針芯插入 “到底不偏移”

2. 壓接針芯 “力度均勻”

五、關鍵細節 4：外殼安裝 “擰緊不松動”，強化整體屏蔽

1. 外殼 “先套后擰”，順序別錯

2. 擰緊 “手?jǐn)Q到位，不借工具”

六、安裝后必做：2 步測試，確認無信號損耗

1. 通斷測試：用萬用表通斷檔，一端接母頭針芯，一端接電纜另一端的中心導體，通斷正常說明信號路徑通暢；若不通，檢查針芯是否壓接到位、內芯是否被剝斷。
2. 阻抗測試：用阻抗測試儀測母頭與電纜的整體阻抗，誤差需控制在 ±2Ω 以內（如 50Ω 母頭，實測 48-52Ω 為合格）。若阻抗偏差大，檢查內絕緣層是否剝歪、屏蔽層是否接觸不良。

結語：安裝 BNC 母頭，細節決定損耗

老周?射頻布線車間工程師
聊 BNC 母頭安裝，也講射頻信號傳輸?shù)膶?shí)操干貨

The post 安裝BNC母頭必知：規避信號損耗的操作細節與要點 appeared first on BNC接頭網.

在射頻測試車間里，BNC 插座是連接示波器、信號發生器、雷達模塊的 “關鍵橋梁”。新人常疑惑它的特殊性 —— 明明看著和普通插座差別不大，卻能在高頻場景下穩定傳信號。其實 BNC 插座的核心價值，就在于解決射頻設備 “信號易衰減、易受干擾” 的痛點，從結構設計到性能參數，每一處都為 “可靠傳信號” 服務。今天就從工程師視角，拆解 BNC 插座的三大核心作用，帶你看懂它為啥是射頻設備的 “標配”。

一、核心作用一：阻抗匹配，減少射頻信號反射

二、核心作用二：屏蔽抗干擾，隔絕外部電磁干擾

三、核心作用三：機械穩固，適應高頻設備頻繁插拔

四、選 BNC 插座別踩坑：記住這 3 點

1. 別混用阻抗：射頻測試選 50Ω，視頻傳輸選 75Ω，混裝會導致信號反射，比如用 75Ω 插座接示波器，測試數據會偏差；
2. 優先選工業款：民用 BNC 插座屏蔽性差，使用壽命短，射頻設備要選帶工業認證的款式，確保屏蔽衰減≥85dB；
3. 檢查插拔力：優質 BNC 插座插拔順暢，無卡頓感，若插拔過緊或過松，可能是內部結構不合格，別購買。

結語：BNC 插座，射頻設備的 “信號守護者”

老周?射頻測試車間工程師
聊 BNC 插座技術，也講射頻設備實操干貨

The post 解析BNC插座核心作用：為射頻設備搭建可靠信號通路 appeared first on BNC接頭網.

BNC（Bayonet Neill-Concelman）連接器作為電子設備連接中的關鍵組件，其耐壓性能對系統的穩定運行至關重要。從基本結構來看，BNC連接器由中心針、絕緣體和外殼組成，其中絕緣體不僅隔離中心針與外殼以避免信號短路，還直接決定了連接器的耐壓能力。卡口式設計使得BNC連接器在需要快速插拔的場景中表現出色，如監控系統和測試儀器。

耐壓的重要性

保障信號完整性：在高頻信號傳輸過程中，若電壓超過BNC連接器的耐壓極限，可能會導致電弧放電，破壞信號的完整性，造成數據誤碼或丟包。例如，在廣播電視信號傳輸中，這會導致畫面花屏或聲音卡頓，嚴重影響用戶體驗。

確保設備與人身安全：面對電壓波動或浪涌，耐壓不足的BNC連接器容易被擊穿，進而損壞設備甚至引發電氣火災。合格的耐壓性能是保護操作人員免受漏電威脅的重要防線。

影響耐壓的因素

• 材料品質：高品質絕緣材料（如聚四氟乙烯）能夠承受更高的電場強度，提升耐壓性能。
• 制造工藝精度：精密的裝配可以保證均勻的電場分布，避免局部電場強度過高。
• 環境因素：潮濕和高溫會降低絕緣材料的性能，影響耐壓穩定性。

行業標準與測試方法

為了確保BNC連接器的耐壓性能符合要求，行業通常采用耐壓測試儀進行檢測，根據不同的應用需求設定耐壓標準，工業級產品需達到數百伏乃至上千伏的耐壓水平。

提升耐壓的策略

通過新材料的研發和高精度制造工藝的應用，可以不斷提高BNC連接器的耐壓能力。同時，用戶在選型時應選擇有質量認證的品牌，確保產品的可靠性和安全性。

總之，BNC連接器的耐壓性能不僅是技術規格的一部分，更是系統安全運行的基礎。在設計、制造和使用過程中，必須重視這一關鍵特性，以確保信號的無損傳輸及設備和人員的安全。對于追求高質量連接解決方案的企業而言，選擇具備優良耐壓性能的BNC連接器，就是選擇了更加穩定和安全的未來。

The post BNC 連接器耐壓：原理、重要性與應用場景 appeared first on BNC接頭網.

關于BNC連接器和RCA連接器之間的區別是什么，可能一些人不太了解，二者之間既有相似之處，又有著不同之處，各有各的優勢與劣勢，下面電蜂優選就為您介紹一下BNC連接器和RCA連接器存在什么區別，讓您在今后的工作中更好的選擇以及采購這兩款產品。

1、BNC連接器

BNC接口主要用于傳輸視頻信號，RCA主要用于傳輸音頻信號。 不同的接口有不同的優點和功能。 另外，由于BNC接口的特殊設計，連接非常緊密，不用擔心接口松動、接觸不良。

BNC連接器是一種不同于普通15針D-SUB標準連接器的特殊顯示接口。 它由RGB三基色信號和五個獨立的信號連接器組成，用于行同步和場同步。 主要用于連接工作站等需要高掃描頻率的系統。 BNC連接器可以隔離視頻輸入信號，使信號之間的干擾降低，信號帶寬比普通D-SUB更大，可以達到最佳的信號響應效果。

2、RCA接頭

RCA接口實現音視頻分離傳輸，避免了因音視頻混合干擾導致畫質下降。 目前音視頻設備上應用最廣泛的接口，幾乎每一個音視頻設備都提供這種接口。
RCA俗稱蓮花插座。 幾乎所有的電視和 DVD 播放器都有這個接口。 它不是專門為任何一種接口設計的，它既可以用于音頻信號也可以用于普通視頻信號，它也是DVD組件（YCrCb）的插座，但數量是三個。 RCA 連接器是迄今為止最常見的音頻/視頻端子。 兩線制接線端子早在收音機時代就由RCA錄音公司發明。 還有一個老掉牙又奇怪的名字叫“唱盤”接頭。

RCA端子采用同軸傳輸信號，中心軸用于傳輸信號，外接觸層用于接地，可用于傳輸數字音頻信號和模擬視頻信號。RCA音頻端子通常用不同的顏色成對標記：右聲道為紅色，左聲道為黑色或白色。在某些情況下，中央和環繞聲道電纜采用顏色編碼以方便區分接線，但整個系統中的所有 RCA 連接器在電氣上都是相同的。一般來說，RCA立體聲音頻線是一組左右聲道，每個聲道從外觀上看是一條線。

通過上面的介紹，大家應該已經對“BNC接口和RCA接口有什么區別”有了一定的了解。BNC接口和RCA接口的常識是電子元器件從業者必備的基礎知識。如果您想了解更多關于BNC接口和RCA接口的知識，請登錄我們的官網，每天更新bnc接口相關產品，滿足您的訂購和查看需求。選擇德索五金電子，品質保障，服務放心！

The post BNC連接器和RCA連接器有什么區別？ appeared first on BNC接頭網.

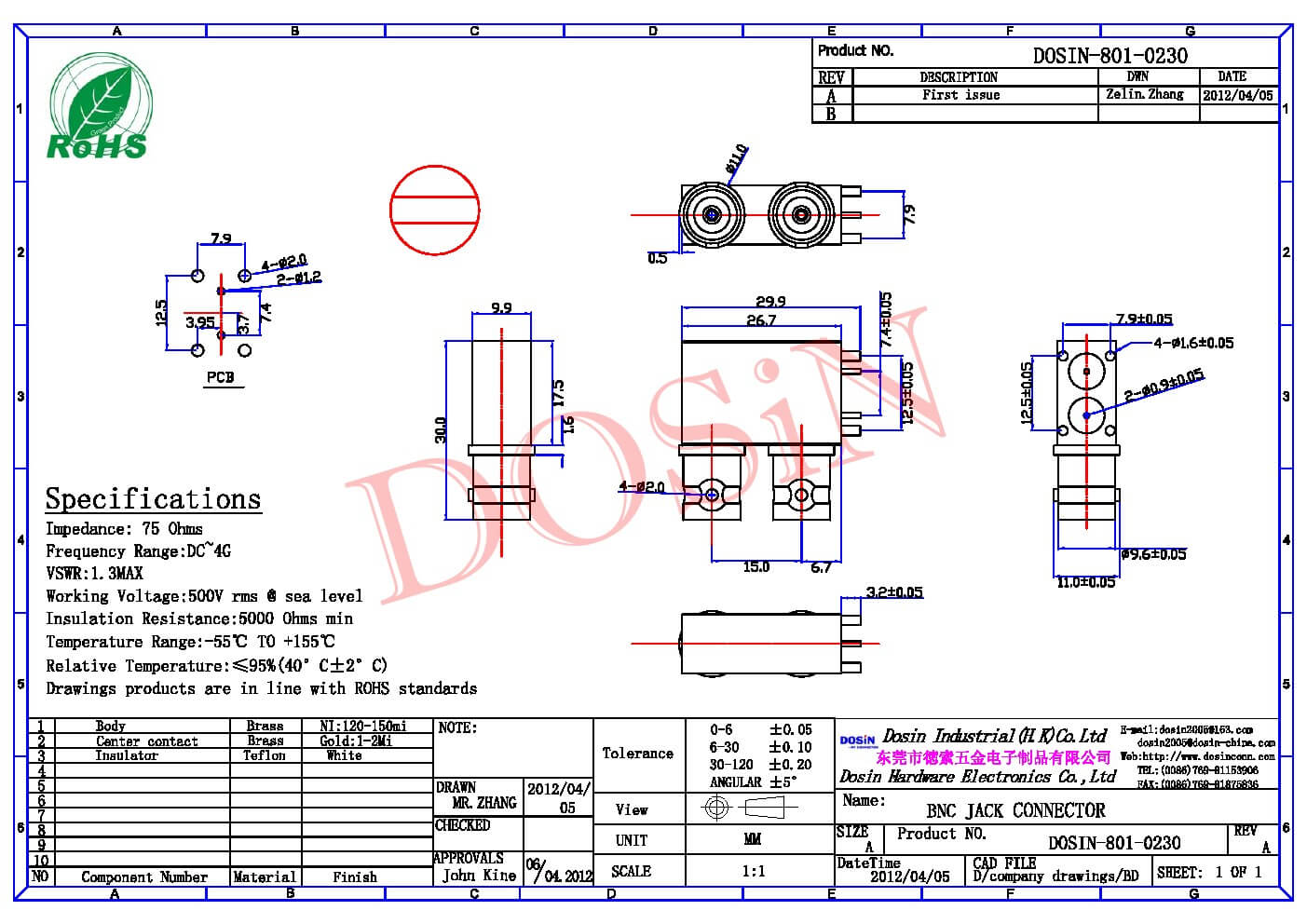

BNC母轉母雙通直通 高頻 帶法蘭盤 射頻轉接頭50歐姆
