1⃣ 準備階段：選擇合適的接口與電纜

1. 選擇 BNC 接口類型

   • 公頭（Male）或母頭（Female），直通或彎頭，根據布線空間決定。

   • 材質包括黃銅鍍鎳、鍍金等，耐用性和導電性有所差異。

2. 選擇同軸電纜

   • 常見電纜：RG58、RG174、RG316 等，阻抗需與 BNC 接口匹配（50Ω 或 75Ω）。

   • 屏蔽層、護套材質和線芯粗細也會影響信號性能和焊接難度。

小貼士
確認電纜長度和彎曲半徑，避免安裝后線纜受力或彎折過度，導致信號衰減。

2⃣ 剝線與預處理

1. 剝外層護套

   • 剝除適當長度（一般 15–25mm），保留足夠線芯用于焊接或壓接。

2. 處理屏蔽層

   • 編織網屏蔽或鋁箔屏蔽應均勻展開，確保良好接地。

   • 銅絲要整齊，不可損傷。

3. 處理中心導體

   • 保留適當長度，避免導體散股或折斷。

   • 可適當鍍錫，保證后續焊接牢固。

小貼士
剝線時可用專業剝線工具，保證長度一致和絕緣體完整，提高后續連接質量。

3⃣ 連接方法：壓接與焊接

3.1 壓接方法

• 使用專用壓接鉗，將導體壓入 BNC 接口針芯內。

• 確保針芯完全固定，避免松動。

• 常用于生產線或大批量安裝，效率高且可靠性好。

3.2 焊接方法

• 焊接前對中心導體輕鍍錫，提高焊點牢固性。

• 控制焊接溫度（約 320–360℃），避免燒壞絕緣體或護套。

• 焊點飽滿但不溢出，確保不影響插入或短路。

小貼士
焊接完成后輕輕拉扯導體測試?yán)喂潭?，如果松?dòng)說明焊接不良。

?? 4⃣ 裝配與防護

1. 安裝壓環與外殼

   • 按照接口設計順序裝配，保證密封性和機械穩定性。

   • 對于防水 BNC（IP67/IP68），需檢查 O 型圈和注塑密封完整。

2. 最終檢查

   • 導通測試：確保中心導體與屏蔽良好導通。

   • 短路測試：避免中心導體與外殼短路。

   • 插拔測試：保證接口耐久性。

小貼士
防水 BNC 線束完成后，可輕按外殼檢查膠料分布均勻，避免漏水或應力集中。

BNC接口與同軸電纜連接的實踐

• 全系列產品：標準 BNC、彎頭/直頭、MINI-BNC、公母頭及帶線束 BNC。

• 豐富連接方式：支持焊接型、壓接型和注塑防水型 BNC 接口。

• 嚴格檢測：包括 VSWR、插損、接觸電阻、耐久性、防水等級測試。

• 定制能力：可按客戶需求定制長度、線纜類型、阻抗及防護等級。

小貼士
選擇有經驗的廠家和合適的連接方法，可顯著降低信號衰減和故障率。

結語

BNC 接口與同軸電纜的連接不僅僅是物理固定，更關系到信號傳輸質量和系統穩定性。
掌握剝線、壓接/焊接、裝配和防護方法，并選擇可靠供應商，如德索精密工業，可確保工程項目高效、穩定運行。

The post BNC接口連同軸電纜方法 appeared first on BNC接頭網.

1⃣ 了解 BNC直公頭的結構

BNC直公頭主要由以下幾個部分組成：

• 中心針：負責傳輸信號，常用材質為磷銅或鍍金針，保證導電性和耐久性。

• 絕緣體：隔離中心針與外殼，材料通常為 PTFE 或高溫塑料。

• 外殼：提供機械保護和屏蔽，常用黃銅鍍鎳或鍍金，確保耐腐蝕性和耐用性。

• 卡口旋鈕：旋轉卡口設計，使插拔快速且穩固。

小貼士
選擇 BNC直公頭前，先確認需要配合的母頭類型和線纜規格，確保接口兼容性。

2⃣ 阻抗與頻率匹配

• 阻抗選擇：常見阻抗為 50Ω（射頻通信、測試儀器）或 75Ω（視頻監控、廣播系統）。

• 頻率范圍：根據應用場景選擇直公頭頻率支持，低頻或高頻應用對 VSWR 和插入損耗要求不同。

小貼士
阻抗不匹配會導致信號反射、插損增加和畫面/數據抖動，務必選擇匹配阻抗的直公頭。

3⃣ 材質與工藝選擇

• 外殼材質：黃銅鍍鎳適合一般應用，鍍金或不銹鋼適合高頻或腐蝕環境。

• 中心針工藝：鍍金針耐磨、導電性能優良，適合多次插拔。

• 焊接/壓接方式：壓接型適合批量生產，焊接型適合現場或定制連接。

小貼士
工業環境或戶外場景可選擇防水型 BNC直公頭（IP67/IP68）以提高可靠性。

4⃣ 品牌與質量保障

選擇可靠品牌可降低項目風險。德索精密工業（Dosinconn）在 BNC直公頭領域有多年經驗：

• 全系列標準 BNC直公頭，支持 50Ω/75Ω 阻抗。

• 具備 ISO9001、RoHS 認證，嚴格出廠檢測（VSWR、接觸電阻、耐久性）。

• 支持定制線束、長度、阻抗和防護等級，滿足不同應用需求。

• 高批量供貨能力，確保工程項目按期交付。

小貼士
不要僅看價格，穩定性和信號性能是長期成本最重要的因素。

?? 5⃣ 應用場景參考

結語

選購 BNC直公頭時，需綜合考慮阻抗、頻率、材質、工藝、品牌和應用場景。
合理選型不僅保證信號穩定，還能降低后續維護成本。經驗豐富、質量可靠的供應商，如德索精密工業，可以提供全系列 BNC直公頭和定制線束方案，為項目提供長期可靠保障。

The post BNC直公頭怎么選 appeared first on BNC接頭網.

成功焊接bnc接頭，對于視頻監控的意義重大，如果在焊接過程中，步驟出錯，就會導致監控視頻不顯示圖像、被干擾、圖像不清晰、雪花點等問題。因此，不懂Bnc接頭焊接方法的你就應該好好閱讀下面的內容。

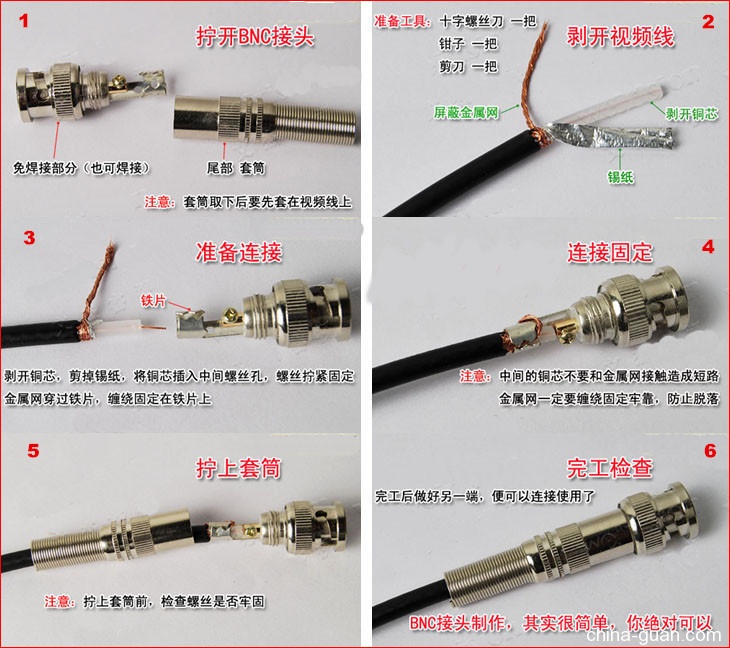

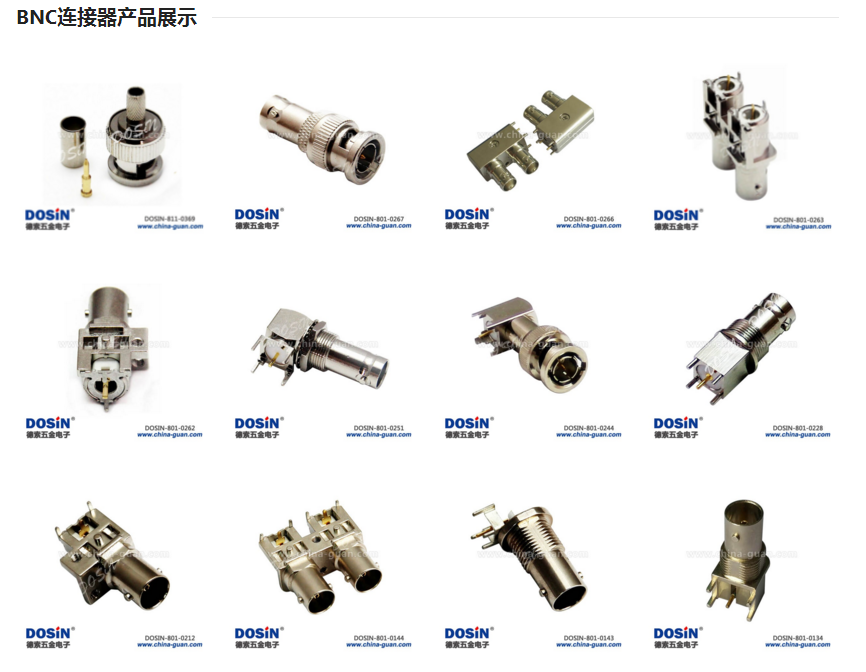

德索工程師指出，BNC接頭有壓接式、組裝式和焊接式，制作壓接式BNC接頭需要專用卡線鉗和電工刀。壓接式BNC接頭制作步驟如下：

同軸電纜由外向內分別為保護膠皮、金屬屏蔽網線(接地屏蔽線)、乳白色透明絕緣層和芯線(信號線)，芯線由一根或幾根銅線構成，金屬屏蔽網線是由金屬線編織的金屬網，內外層導線之間用乳白色透明絕緣物填充，內外層導線保持同軸固稱為同軸電纜。剝線用小刀將同軸電纜外層保護膠皮剝?nèi)?.5cm，小心不要割傷金屬屏蔽線，再將芯線外的乳白色透明絕緣層剝?nèi)?.6cm，使芯線裸露。

2.連接芯線

3.裝配BNC接頭

連接好芯線后，先將屏蔽金屬套筒套入同軸電纜，再將芯線插針從BNC接頭本體尾部孔中向前插入，屏蔽層擰成一根從側面孔中傳出來：

4.焊接

用電烙鐵將芯線和屏蔽線焊接BNC頭上的焊接點上，套上軟槊料絕緣套和尾套即可。
