]]> 剛?cè)胄凶錾漕l系統時，我曾經遇到過一個很典型的問題。

項目里原本使用的是 BNC接口，后來因為頻率提升，需要升級到更高性能的連接器。結果有人直接把接口換成了 SMA接頭，以為只是尺寸變化。

但系統測試后卻發現：
信號損耗明顯增加，調試花了好幾天。

后來才發現，問題其實不是設計，而是 連接器選型理解不夠清晰。

在射頻系統里，BNC和SMA都是非常常見的接口，但它們的設計定位其實完全不同。今天就從工程角度聊一聊：
BNC接頭和SMA接頭到底有什么區別，實際應用中又該怎么選。

?? 一、BNC接頭的設計特點

BNC（Bayonet Neill–Concelman）是一種 卡口式同軸連接器。

它最明顯的特點就是 快速連接。

連接方式很簡單：

插入 → 旋轉約90° → 鎖定

因此在很多需要 快速插拔 的設備中都會看到BNC，比如：

  • 示波器
  • 視頻監控系統
  • 廣播電視設備
  • 實驗室測試設備

這種結構的優勢非常明顯：

? 連接速度快
? 操作簡單
? 不容易誤操作

但它也有一個明顯的限制：
工作頻率通常不適合太高。

?? 二、SMA接頭的設計特點

SMA連接器采用的是 螺紋鎖緊結構。

相比BNC，它的連接方式會稍微復雜一點，需要旋緊螺紋才能固定。

但這種結構帶來的好處是：

機械穩定性更強，射頻性能更穩定。

因此在很多 高頻系統 中，SMA是非常常見的接口，例如：

  • 射頻模塊
  • 通信設備
  • 微波系統
  • 雷達設備

尤其是在 GHz級信號傳輸 場景中，SMA基本是標準配置。

?? 三、BNC與SMA核心參數對比

從工程選型角度看，兩者的差異主要集中在幾個關鍵指標上。

參數 BNC接頭 SMA接頭
連接方式 卡口式（快速插拔） 螺紋式
典型阻抗 50Ω / 75Ω 50Ω
典型頻率范圍 一般到4GHz左右 可到18GHz甚至更高
插拔速度 很快 較慢
機械穩定性 中等 很高
典型應用 視頻系統、儀器儀表 通信設備、射頻模塊

簡單總結一句：

BNC適合方便連接，SMA更適合高頻性能。

? 四、工程中最常見的選型誤區

在很多項目中，其實經常會出現一些典型誤區。

1 只看尺寸，不看頻率

有些工程師在設計設備時，只考慮接口大小，而忽略了連接器的頻率性能。

結果就是：

系統在低頻正常，但高頻指標變差。

2 忽略機械環境

如果設備經常震動，比如：

  • 工業設備
  • 車載系統

螺紋式結構通常會比卡扣式更穩定。

3 忽略維護需求

如果設備需要經常插拔，比如實驗室測試設備，BNC的效率會明顯更高。

?? 五、工程師通常怎么選連接器

在實際項目中，一般會從三個維度做選擇：

頻率需求
系統工作頻率是否進入GHz級。

機械環境
是否存在震動或長期運行環境。

維護需求
接口是否需要頻繁拆裝。

綜合這幾個因素，通常就可以比較清晰地確定連接器類型。

?? 寫在最后

在射頻系統設計里，連接器往往不是最復雜的部分，但卻經常影響系統穩定性。

一個看似簡單的接口選擇，有時就可能決定整個系統的性能上限。

這些年在接觸各種射頻項目時，我也越來越覺得：
連接器的價值，其實就在這些細節里。

像BNC、SMA這類同軸連接器，看似結構簡單，但在材料選擇、鍍層工藝、機械結構等方面都會影響長期穩定性。德索連接器在做這些產品時，也會針對插拔可靠性、信號一致性等環節進行長期測試，讓連接器在實際應用環境中依然保持穩定表現。

很多時候，系統可靠運行背后，其實就是這些被認真打磨過的小部件。

The post BNC接頭和SMA接頭有什么區別？很多工程師第一次選型都會踩這個坑 appeared first on BNC接頭網.

]]> BNC直式插座焊接杯穿墻前裝50歐姆連接器 http://www.nxzszx.com/portfolio-item/000-11325/ Wed, 04 Mar 2026 09:58:38 +0000 http://www.nxzszx.com/?post_type=portfolio&p=8489 The post BNC直式插座焊接杯穿墻前裝50歐姆連接器 appeared first on BNC接頭網.

]]>

BNC直式插座焊接杯穿墻前裝50歐姆連接器

料號：DOSIN-000-11325
標簽：BNC直式插座,焊接杯,穿墻前裝,50歐姆

產品特點：

  • 簡便的卡口連接實現了快速、無需工具的連接和安全固定；

  • 雙阻抗支持，50Ω適用于一般射頻用途，75Ω適用于高帶寬視頻系統；

  • 具有高頻能力，廣播級組件的額定頻率可達12GHz；

  • 實驗室級耐用性，精密觸點可承受頻繁的配接周期。

  • 多種外形尺寸，包括電纜安裝、面板安裝、直角安裝和隔板安裝版本。



在線詢價

產品規格

電氣性能

阻抗 50ohm
頻率范圍 50 ohm 為 0~4 GHz
電壓駐波比 直式 ≦ 1.22/3GHz / 彎式 ≦ 1.30/3GHz
耐電壓 1500 V rms
工作電壓 500 V rms
中心接觸電阻 ≦ 1.5 mΩ (Milliohms max.)
外接觸電阻 ≦ 2.0 mΩ (Milliohms max.)
絕緣電阻 ≧5 × 103 mΩ (Milliohms min.)

機械性能

耦合方式 卡口連接
保持力 6 lbs min.
配接耐久性 ≧500 cycles

環境性能

溫度范圍 Teflon -55℃~+155℃ / POM -40℃~+60℃
螺母鎖定保持力1 00 lbs. min.
振動 MIL-STD-202 Meth. 204
抗腐蝕性 MIL-STD-202 Meth. 101

材質

部件 材料 表面處理
主體 Brass Nickel(Ni)
中心針 Brass Gold
絕緣子 Teflon White
產品特點

技術特點

阻抗類型：根據應用提供50Ω和75Ω變體
額定頻率：標準射頻至~4 GHz；視頻級設置支持高達12GHz（取決于電纜）
耦合機制卡口式，實現快速可靠的連接
觸點完整性鍍金觸點保持一致的回波和插入損耗
安裝選項電纜型、面板型、直角型和隔板型，適合各種安裝方式

應用場景

測試儀器- 示波器、信號發生器和分析儀
廣播和制作- 高帶寬 12G SDI 視頻系統
通信測試平臺- 射頻實驗室和教育設施
控制和監測系統- 工業環境中的安全信號通路
傳統基礎設施- 用于改造和維護的高性價比耐用連接器

包裝與運輸
發貨地 廣東省東莞
付款方式 支付寶、微信、銀行匯款
常規交貨期 7-10天
運輸方式 快遞/物流
包裝方式 吸塑盒+紙箱/?PE袋+紙箱
箱規 39.5*24.5*19.5cm
49.5*24.5*19.5cm
47*41*21cm
34*34*30cm

The post BNC直式插座焊接杯穿墻前裝50歐姆連接器 appeared first on BNC接頭網.

]]> BNC母轉N公轉接頭50歐姆 http://www.nxzszx.com/portfolio-item/eb-301-0009/ http://www.nxzszx.com/portfolio-item/eb-301-0009/#respond Tue, 28 Sep 2021 02:44:15 +0000 http://www.nxzszx.com/portfolio-item/eb-301-0009/ The post BNC母轉N公轉接頭50歐姆 appeared first on BNC接頭網.

]]>

BNC母轉N公轉接頭50歐姆

BNC母轉N公轉接頭50歐姆


料號:EB-301-0009
標簽:轉接頭,公轉母,直式,銅鍍金,50歐姆

產品特點：

  • 緊湊設計，安裝所需空間更少；

  • 快速插拔，安裝簡單方便；；

  • 高質量原廠出貨，30天無憂退換貨；

  • 來自品牌OEM原廠批發，相同質量，更實惠的價格。



在線詢價

產品規格

電氣性能

阻抗 50ohm
頻率范圍 50 ohm 為 0~4 GHz
電壓駐波比 直式 ≦ 1.22/3GHz / 彎式 ≦ 1.30/3GHz
耐電壓 1500 V rms
工作電壓 500 V rms
中心接觸電阻 ≦ 1.5 mΩ (Milliohms max.)
外接觸電阻 ≦ 2.0 mΩ (Milliohms max.)
絕緣電阻 ≧5 × 103 mΩ (Milliohms min.)

機械性能

耦合方式 卡口連接
保持力 6 lbs min.
配接耐久性 ≧500 cycles

環境性能

溫度范圍 Teflon -55℃~+155℃ / POM -40℃~+60℃
螺母鎖定保持力1 00 lbs. min.
振動 MIL-STD-202 Meth. 204
抗腐蝕性 MIL-STD-202 Meth. 101

材質

部件 材料 表面處理
主體 Brass Nickel(Ni)
中心針 Brass Gold
絕緣子 Teflon White
產品圖紙

包裝與運輸
發貨地 廣東省東莞
付款方式 支付寶、微信、銀行匯款
常規交貨期 7-10天
運輸方式 快遞/物流
包裝方式 吸塑盒+紙箱/?PE袋+紙箱
箱規 39.5*24.5*19.5cm
49.5*24.5*19.5cm
47*41*21cm
34*34*30cm

The post BNC母轉N公轉接頭50歐姆 appeared first on BNC接頭網.

]]> http://www.nxzszx.com/portfolio-item/eb-301-0009/feed/ 0 BNC1公轉2母轉接頭50歐姆 http://www.nxzszx.com/portfolio-item/eb-301-0010/ http://www.nxzszx.com/portfolio-item/eb-301-0010/#respond Tue, 28 Sep 2021 02:44:15 +0000 http://www.nxzszx.com/portfolio-item/eb-301-0010/ The post BNC1公轉2母轉接頭50歐姆 appeared first on BNC接頭網.

]]>

BNC1公轉2母轉接頭50歐姆

BNC1公轉2母轉接頭50歐姆


料號:EB-301-0010
標簽:轉接頭,公轉母,直式,銅鍍金,50歐姆

產品特點：

  • 緊湊設計，安裝所需空間更少；

  • 快速插拔，安裝簡單方便；；

  • 高質量原廠出貨，30天無憂退換貨；

  • 來自品牌OEM原廠批發，相同質量，更實惠的價格。



在線詢價

產品規格

電氣性能

阻抗 50ohm
頻率范圍 50 ohm 為 0~4 GHz
電壓駐波比 直式 ≦ 1.22/3GHz / 彎式 ≦ 1.30/3GHz
耐電壓 1500 V rms
工作電壓 500 V rms
中心接觸電阻 ≦ 1.5 mΩ (Milliohms max.)
外接觸電阻 ≦ 2.0 mΩ (Milliohms max.)
絕緣電阻 ≧5 × 103 mΩ (Milliohms min.)

機械性能

耦合方式 卡口連接
保持力 6 lbs min.
配接耐久性 ≧500 cycles

環境性能

溫度范圍 Teflon -55℃~+155℃ / POM -40℃~+60℃
螺母鎖定保持力1 00 lbs. min.
振動 MIL-STD-202 Meth. 204
抗腐蝕性 MIL-STD-202 Meth. 101

材質

部件 材料 表面處理
主體 Brass Nickel(Ni)
中心針 Brass Gold
絕緣子 Teflon White
產品圖紙

包裝與運輸
發貨地 廣東省東莞
付款方式 支付寶、微信、銀行匯款
常規交貨期 7-10天
運輸方式 快遞/物流
包裝方式 吸塑盒+紙箱/?PE袋+紙箱
箱規 39.5*24.5*19.5cm
49.5*24.5*19.5cm
47*41*21cm
34*34*30cm

The post BNC1公轉2母轉接頭50歐姆 appeared first on BNC接頭網.

]]> http://www.nxzszx.com/portfolio-item/eb-301-0010/feed/ 0 BNC母轉母雙通直通 高頻 帶法蘭盤 射頻轉接頭50歐姆 http://www.nxzszx.com/portfolio-item/eb-301-0013/ http://www.nxzszx.com/portfolio-item/eb-301-0013/#respond Tue, 28 Sep 2021 02:44:15 +0000 http://www.nxzszx.com/portfolio-item/eb-301-0013/ The post BNC母轉母雙通直通 高頻 帶法蘭盤 射頻轉接頭50歐姆 appeared first on BNC接頭網.

]]>

BNC母轉母雙通直通 高頻 帶法蘭盤 射頻轉接頭50歐姆

BNC母轉母雙通直通 高頻 帶法蘭盤 射頻轉接頭50歐姆


料號:EB-301-0013
標簽:BNC 連接器,射頻轉接頭,母轉母,50歐姆,直式

產品特點：

  • 緊湊設計，安裝所需空間更少；

  • 快速插拔，安裝簡單方便；；

  • 高質量原廠出貨，30天無憂退換貨；

  • 來自品牌OEM原廠批發，相同質量，更實惠的價格。



在線詢價

產品規格

電氣性能

阻抗 50ohm
頻率范圍 50 ohm 為 0~4 GHz
電壓駐波比 直式 ≦ 1.22/3GHz / 彎式 ≦ 1.30/3GHz
耐電壓 1500 V rms
工作電壓 500 V rms
中心接觸電阻 ≦ 1.5 mΩ (Milliohms max.)
外接觸電阻 ≦ 2.0 mΩ (Milliohms max.)
絕緣電阻 ≧5 × 103 mΩ (Milliohms min.)

機械性能

耦合方式 卡口連接
保持力 6 lbs min.
配接耐久性 ≧500 cycles

環境性能

溫度范圍 Teflon -55℃~+155℃ / POM -40℃~+60℃
螺母鎖定保持力1 00 lbs. min.
振動 MIL-STD-202 Meth. 204
抗腐蝕性 MIL-STD-202 Meth. 101

材質

部件 材料 表面處理
主體 Brass Nickel(Ni)
中心針 Brass Gold
絕緣子 Teflon White
產品圖紙

包裝與運輸
發貨地 廣東省東莞
付款方式 支付寶、微信、銀行匯款
常規交貨期 7-10天
運輸方式 快遞/物流
包裝方式 吸塑盒+紙箱/?PE袋+紙箱
箱規 39.5*24.5*19.5cm
49.5*24.5*19.5cm
47*41*21cm
34*34*30cm

The post BNC母轉母雙通直通 高頻 帶法蘭盤 射頻轉接頭50歐姆 appeared first on BNC接頭網.

]]> http://www.nxzszx.com/portfolio-item/eb-301-0013/feed/ 0 雙端口BNC連接器母頭彎式穿孔式接PCB板50/75歐姆 http://www.nxzszx.com/portfolio-item/dosin-801-0266/ http://www.nxzszx.com/portfolio-item/dosin-801-0266/#respond Fri, 27 Aug 2021 06:30:05 +0000 http://www.nxzszx.com/portfolio-item/dosin-801-0266/ The post 雙端口BNC連接器母頭彎式穿孔式接PCB板50/75歐姆 appeared first on BNC接頭網.

]]>

雙端口BNC連接器母頭彎式穿孔式接PCB板50/75歐姆

雙端口BNC連接器母頭彎式穿孔式接PCB板50/75歐姆


料號:DOSIN-801-0266
標簽:雙端口BNC連接器

產品特點：

  • 緊湊設計，安裝所需空間更少；

  • 快速插拔，安裝簡單方便；

  • 高質量原廠出貨, 30天無憂退換貨；

  • 來自品牌OEM原廠批發，相同質量,更實惠的價格；



在線詢價

產品規格
阻抗 50 ohm
頻率范圍 50 ohm 為 0~4 GHz
電壓駐波比 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz
耐電壓 1500V rms
工作電壓 500 V rms
中心接觸電阻 ≦ 1.5 mΩ (Milliohms max.)
外接觸電阻圍 ≦ 2.0 mΩ (Milliohms max.)
絕緣電阻 ≧5 x 103 mΩ (Megohms min.)
耦合方式 卡扣連接
保持力 6 lbs min.
配接耐久性 ≧500 cycles
溫度范圍 Teflon -55℃~+155℃ / POM -40℃~+60℃
螺母鎖定保持力 100 lbs. min.
振動 MIL-STD-202 Meth. 204
抗腐蝕性 MIL-STD-202 Meth. 101

材質

部件 材料 表面處理
主體 Brass Nickel(Ni)
中心針 Brass Gold
絕緣子 Teflon White
產品圖紙

包裝與運輸
發貨地 廣東省東莞
付款方式 支付寶、微信、銀行匯款
常規交貨期 7-10天
運輸方式 快遞/物流
包裝方式 吸塑盒+紙箱/?PE袋+紙箱
箱規 39.5*24.5*19.5cm
49.5*24.5*19.5cm
47*41*21cm
34*34*30cm

The post 雙端口BNC連接器母頭彎式穿孔式接PCB板50/75歐姆 appeared first on BNC接頭網.

]]> http://www.nxzszx.com/portfolio-item/dosin-801-0266/feed/ 0 4孔BNC接口母頭彎式PCB板插板式50歐姆 http://www.nxzszx.com/portfolio-item/eb-001-0264/ http://www.nxzszx.com/portfolio-item/eb-001-0264/#respond Fri, 27 Aug 2021 06:30:05 +0000 http://www.nxzszx.com/portfolio-item/eb-001-0264/ The post 4孔BNC接口母頭彎式PCB板插板式50歐姆 appeared first on BNC接頭網.

]]>

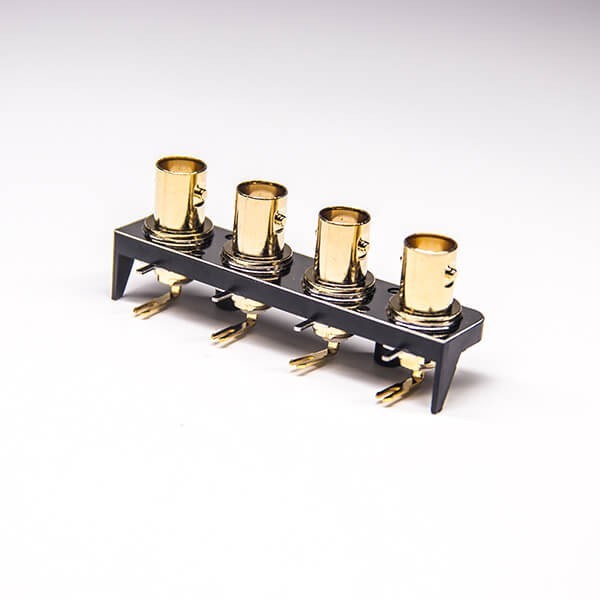

4孔BNC接口母頭彎式PCB板插板式50歐姆

4孔BNC接口母頭彎式PCB板插板式50歐姆


料號:EB-001-0264
標簽:4孔BNC接口

產品特點：

  • 緊湊設計，安裝所需空間更少；

  • 快速插拔，安裝簡單方便；

  • 高質量原廠出貨, 30天無憂退換貨；

  • 來自品牌OEM原廠批發，相同質量,更實惠的價格；



在線詢價

產品規格
阻抗 50 ohm
頻率范圍 50 ohm 為 0~4 GHz
電壓駐波比 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz
耐電壓 1500V rms
工作電壓 500 V rms
中心接觸電阻 ≦ 1.5 mΩ (Milliohms max.)
外接觸電阻圍 ≦ 2.0 mΩ (Milliohms max.)
絕緣電阻 ≧5 x 103 mΩ (Megohms min.)
耦合方式 卡扣連接
保持力 6 lbs min.
配接耐久性 ≧500 cycles
溫度范圍 Teflon -55℃~+155℃ / POM -40℃~+60℃
螺母鎖定保持力 100 lbs. min.
振動 MIL-STD-202 Meth. 204
抗腐蝕性 MIL-STD-202 Meth. 101

材質

部件 材料 表面處理
主體 Brass Nickel(Ni)
中心針 Brass Gold
絕緣子 Teflon White
產品圖紙

包裝與運輸
發貨地 廣東省東莞
付款方式 支付寶、微信、銀行匯款
常規交貨期 7-10天
運輸方式 快遞/物流
包裝方式 吸塑盒+紙箱/?PE袋+紙箱
箱規 39.5*24.5*19.5cm
49.5*24.5*19.5cm
47*41*21cm
34*34*30cm

The post 4孔BNC接口母頭彎式PCB板插板式50歐姆 appeared first on BNC接頭網.

]]> http://www.nxzszx.com/portfolio-item/eb-001-0264/feed/ 0 三軸Bnc連接器母頭彎式插板接PCB板75歐姆鍍鎳 http://www.nxzszx.com/portfolio-item/eb-001-0278/ http://www.nxzszx.com/portfolio-item/eb-001-0278/#respond Fri, 27 Aug 2021 06:30:05 +0000 http://www.nxzszx.com/portfolio-item/eb-001-0278/ The post 三軸Bnc連接器母頭彎式插板接PCB板75歐姆鍍鎳 appeared first on BNC接頭網.

]]>

三軸Bnc連接器母頭彎式插板接PCB板75歐姆鍍鎳

三軸Bnc連接器母頭彎式插板接PCB板75歐姆鍍鎳


料號:EB-001-0278
標簽:三軸Bnc連接器母頭彎式插板接PCB板75歐姆鍍鎳

產品特點：

  • 緊湊設計，安裝所需空間更少；

  • 快速插拔，安裝簡單方便；

  • 高質量原廠出貨, 30天無憂退換貨；

  • 來自品牌OEM原廠批發，相同質量,更實惠的價格；



在線詢價

產品規格
阻抗 50 ohm
頻率范圍 50 ohm 為 0~4 GHz
電壓駐波比 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz
耐電壓 1500V rms
工作電壓 500 V rms
中心接觸電阻 ≦ 1.5 mΩ (Milliohms max.)
外接觸電阻圍 ≦ 2.0 mΩ (Milliohms max.)
絕緣電阻 ≧5 x 103 mΩ (Megohms min.)
耦合方式 卡扣連接
保持力 6 lbs min.
配接耐久性 ≧500 cycles
溫度范圍 Teflon -55℃~+155℃ / POM -40℃~+60℃
螺母鎖定保持力 100 lbs. min.
振動 MIL-STD-202 Meth. 204
抗腐蝕性 MIL-STD-202 Meth. 101

材質

部件 材料 表面處理
主體 Brass Nickel(Ni)
中心針 Brass Gold
絕緣子 Teflon White
產品圖紙

包裝與運輸
發貨地 廣東省東莞
付款方式 支付寶、微信、銀行匯款
常規交貨期 7-10天
運輸方式 快遞/物流
包裝方式 吸塑盒+紙箱/?PE袋+紙箱
箱規 39.5*24.5*19.5cm
49.5*24.5*19.5cm
47*41*21cm
34*34*30cm

The post 三軸Bnc連接器母頭彎式插板接PCB板75歐姆鍍鎳 appeared first on BNC接頭網.

]]> http://www.nxzszx.com/portfolio-item/eb-001-0278/feed/ 0 直式BNC穿墻鋅合金防水母頭射頻同軸電纜連接器 http://www.nxzszx.com/portfolio-item/dosin-801-1021/ http://www.nxzszx.com/portfolio-item/dosin-801-1021/#respond Fri, 27 Aug 2021 06:29:53 +0000 http://www.nxzszx.com/portfolio-item/dosin-801-1021/ The post 直式BNC穿墻鋅合金防水母頭射頻同軸電纜連接器 appeared first on BNC接頭網.

]]>

直式BNC穿墻鋅合金防水母頭射頻同軸電纜連接器

直式BNC穿墻鋅合金防水母頭射頻同軸電纜連接器


料號:DOSIN-801-1021
標簽:直式BNC穿墻鋅合金防水母頭射頻同軸電纜連接器

產品特點：

  • 緊湊設計，安裝所需空間更少；

  • 快速插拔，安裝簡單方便；

  • 高質量原廠出貨, 30天無憂退換貨；

  • 來自品牌OEM原廠批發，相同質量,更實惠的價格；



在線詢價

產品規格
阻抗 50 ohm
頻率范圍 50 ohm 為 0~4 GHz
電壓駐波比 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz
耐電壓 1500V rms
工作電壓 500 V rms
中心接觸電阻 ≦ 1.5 mΩ (Milliohms max.)
外接觸電阻圍 ≦ 2.0 mΩ (Milliohms max.)
絕緣電阻 ≧5 x 103 mΩ (Megohms min.)
耦合方式 卡扣連接
保持力 6 lbs min.
配接耐久性 ≧500 cycles
溫度范圍 Teflon -55℃~+155℃ / POM -40℃~+60℃
螺母鎖定保持力 100 lbs. min.
振動 MIL-STD-202 Meth. 204
抗腐蝕性 MIL-STD-202 Meth. 101

材質

部件 材料 表面處理
主體 Brass Nickel(Ni)
中心針 Brass Gold
絕緣子 Teflon White
產品圖紙

包裝與運輸
發貨地 廣東省東莞
付款方式 支付寶、微信、銀行匯款
常規交貨期 7-10天
運輸方式 快遞/物流
包裝方式 吸塑盒+紙箱/?PE袋+紙箱
箱規 39.5*24.5*19.5cm
49.5*24.5*19.5cm
47*41*21cm
34*34*30cm

The post 直式BNC穿墻鋅合金防水母頭射頻同軸電纜連接器 appeared first on BNC接頭網.

]]> http://www.nxzszx.com/portfolio-item/dosin-801-1021/feed/ 0 BNC4孔方形法蘭直式射頻同軸連接器母頭PCB板端 http://www.nxzszx.com/portfolio-item/dosin-801-1022/ http://www.nxzszx.com/portfolio-item/dosin-801-1022/#respond Fri, 27 Aug 2021 06:29:53 +0000 http://www.nxzszx.com/portfolio-item/dosin-801-1022/ The post BNC4孔方形法蘭直式射頻同軸連接器母頭PCB板端 appeared first on BNC接頭網.

]]>

BNC4孔方形法蘭直式射頻同軸連接器母頭PCB板端

BNC4孔方形法蘭直式射頻同軸連接器母頭PCB板端


料號:DOSIN-801-1022
標簽:BNC4孔方形法蘭直式射頻同軸連接器母頭PCB板端

產品特點：

  • 緊湊設計，安裝所需空間更少；

  • 快速插拔，安裝簡單方便；

  • 高質量原廠出貨, 30天無憂退換貨；

  • 來自品牌OEM原廠批發，相同質量,更實惠的價格；



在線詢價

產品規格
阻抗 50 ohm
頻率范圍 50 ohm 為 0~4 GHz
電壓駐波比 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz
耐電壓 1500V rms
工作電壓 500 V rms
中心接觸電阻 ≦ 1.5 mΩ (Milliohms max.)
外接觸電阻圍 ≦ 2.0 mΩ (Milliohms max.)
絕緣電阻 ≧5 x 103 mΩ (Megohms min.)
耦合方式 卡扣連接
保持力 6 lbs min.
配接耐久性 ≧500 cycles
溫度范圍 Teflon -55℃~+155℃ / POM -40℃~+60℃
螺母鎖定保持力 100 lbs. min.
振動 MIL-STD-202 Meth. 204
抗腐蝕性 MIL-STD-202 Meth. 101

材質

部件 材料 表面處理
主體 Brass Nickel(Ni)
中心針 Brass Gold
絕緣子 Teflon White
產品圖紙

包裝與運輸
發貨地 廣東省東莞
付款方式 支付寶、微信、銀行匯款
常規交貨期 7-10天
運輸方式 快遞/物流
包裝方式 吸塑盒+紙箱/?PE袋+紙箱
箱規 39.5*24.5*19.5cm
49.5*24.5*19.5cm
47*41*21cm
34*34*30cm

The post BNC4孔方形法蘭直式射頻同軸連接器母頭PCB板端 appeared first on BNC接頭網.

]]> http://www.nxzszx.com/portfolio-item/dosin-801-1022/feed/ 0
