德索連接器 · 王工
做 BNC 連接器生產、維修或者失效分析的人。
都遇到過一種特別棘手的故障：
產品看起來完全正常。
但是客戶現場總是反饋：
- 信號偶發中斷
- 駐波時好時壞
- 振動后性能漂移
- 溫升后故障出現
最讓人頭疼的是：
- 外觀正常
- 鍍層正常
- 導通正常
- 裝配正常
幾乎所有常規檢測都過了。
但問題就是存在。
這些年德索連接器在分析連接器異常時發現。
很多這類“玄學故障”的根源。
其實是：
BNC直母頭內部隱性裂紋。
而這種裂紋。
往往藏在金屬本體內部。
肉眼根本看不到。
什么是隱性裂紋？
簡單來說。
就是材料內部已經產生裂縫。
但尚未擴展到表面。
因此：
- 不影響外觀
- 不影響初始導通
- 不影響裝配
甚至很多時候：
連顯微鏡都看不出來。
BNC母頭哪些位置最容易出現裂紋？
從失效案例來看。
高風險區域主要集中在：
① 卡口槽根部
這里存在明顯應力集中。
② 安裝螺紋過渡區
加工應力容易積累。
③ 絕緣體壓裝區域
壓裝應力長期存在。
④ 法蘭固定區域
振動環境下容易疲勞。
裂紋到底是怎么來的？
最常見有幾個來源。
加工殘余應力
車削過程中。
如果切削參數控制不好。
局部會留下較大應力。
后期慢慢擴展成裂紋。
電鍍氫脆
某些電鍍工藝控制不當。
可能產生氫脆效應。
導致材料變脆。
裝配應力
過盈量過大。
或者壓裝力控制不合理。
都會誘發裂紋。
長期振動疲勞
這是現場最常見的情況。
尤其：
- 車載設備
- 船載設備
- 工業振動環境
長期應力循環后。
裂紋逐漸形成。
為什么普通檢測查不出來？
因?yàn)榱鸭y前期往往：
沒有貫穿。
很多時候。
它只是幾十微米甚至更小。
此時：
- 導通仍然正常
- 接觸仍然存在
- 機械強度下降有限
所以：
萬用表基本發現不了。
浸滲探傷為什么有效？
浸滲探傷（PT）屬于經典無損檢測方法。
原理其實很簡單：
利用液體滲入裂紋。
步驟通常包括：
- 清洗
- 滲透
- 去除表面殘液
- 顯像
如果存在裂紋。
滲透液就會被帶出來。
形成明顯顯示。
德索連接器實驗室曾處理過一批異常件
外觀看完全正常。
客戶卻頻繁反饋駐波異常。
最后進行滲透探傷。
發現卡口槽根部出現細微裂紋。
切片后確認：
裂紋已經向內部擴展。
為什么光做浸滲探傷還不夠？
因?yàn)楹芏嗔鸭y屬于：
閉合裂紋。
在室溫靜止?fàn)顟B(tài)下。
裂紋兩側緊緊貼合。
滲透液根本進不去。
于是檢測結果可能是假陰性。
所以為什么要加溫度循環？
溫度循環的作用就是：
讓裂紋開口。
例如：
-40℃ → 85℃
或者：
-55℃ → 125℃
反復循環。
材料不斷：
- 熱膨脹
- 冷收縮
內部應力被持續放大。
一個特別典型的現象
很多樣件：
第一次探傷沒發現問題。
經過幾十次溫度循環后。
再做探傷。
裂紋突然全部顯現出來。
為什么還要通電？
因?yàn)閷?shí)際工作狀態下。
連接器并不是靜止存在的。
而是：
帶載運行。
通電后。
局部區域會產生溫升。
特別是在：
- 接觸電阻較大
- 高頻電流集中
- 接地路徑異常
的位置。
熱量會讓裂紋更容易暴露
因?yàn)榱鸭y區域：
熱傳導能力下降。
容易形成：
局部熱點。
而熱點又會加速：
- 應力釋放
- 材料疲勞
- 裂紋擴展
形成惡性循環。
德索連接器曾遇到一個案例
某批 BNC 母頭：
常溫測試全部合格。
但在高低溫通電循環后。
部分產品出現：
- 插損增加
- 駐波惡化
最終切片發現。
法蘭根部已經出現疲勞裂紋。
為什么高頻系統更容易暴露裂紋問題？
因?yàn)楦哳l最怕：
阻抗連續性被破壞。
裂紋雖然未必導致斷路。
但可能導致：
- 接地路徑變化
- 電流分布變化
- 微小結構變形
最終反映到：
- 回波損耗
- 駐波比
- 插入損耗
上面。品應用.jpg)
現場沒有探傷設備怎么辦？
可以重點觀察：
① 溫升后故障是否增加
② 振動后性能是否漂移
③ 高頻參數是否隨時間變化
④ 同批次是否集中出現異常
⑤ 熱成像是否存在局部熱點
如何從源頭降低裂紋風險？
重點控制：
- 原材料質量
- 機加工工藝
- 電鍍工藝
- 壓裝應力
- 振動可靠性驗證
尤其高可靠項目。
僅靠外觀檢驗遠遠不夠。
寫在最后
BNC直母頭最難排查的故障。
往往不是那些肉眼能看到的問題。
這些年德索連接器在失效分析過程中越來越發現。
真正危險的。
其實是：
藏在金屬內部、尚未完全擴展的隱性裂紋。
因?yàn)樗鼈兛梢裕?/p>
- 外觀正常
- 導通正常
- 出廠正常
卻在振動、溫度變化和長期工作應力的共同作用下逐漸擴大。
而對于這類缺陷。
單純看外觀或者測導通意義并不大。
很多時候。
只有通過：
浸滲探傷 + 通電溫度循環
把裂紋一步步“逼出來”。
才能真正找到問題根源。
The post BNC直母頭體內隱性裂紋怎么查？浸滲探傷加上通電溫度循環才能揪出來 appeared first on BNC接頭網.
]]>The post BNC插座與TNC插座互換可行嗎？螺紋結構帶來的性能差異 appeared first on BNC接頭網.
]]> 德索連接器 · 王工
很多剛接觸射頻連接器的人，第一次看到 TNC 時都會有一種感覺：
“這不就是帶螺紋的 BNC 嗎？”
因?yàn)樗鼈兇_實長得太像了。
尤其：
- 內部結構接近
- 阻抗體系相近
- 接口尺寸也差不多
于是現場經常會有人問：
BNC 插座能不能直接換成 TNC？
甚至有些項目里。
采購為了方便備料。
會直接把兩者當成“可替代接口”。
但真正做過高頻系統的人通常都知道。
這個問題遠沒有表面看起來那么簡單。
因?yàn)?BNC 和 TNC 最大的區別。
并不只是：
一個卡口。
一個螺紋。
真正決定它們性能差異的。
其實是：
連接穩定性的物理結構邏輯。
為什么 TNC 會從 BNC 演化出來？
因?yàn)樵缙?BNC 最大的優勢其實是：
快速插拔。
卡口結構：
- 安裝快
- 操作方便
- 維護效率高
所以在：
- 測試設備
- 視頻系統
- 傳統通信
里應用非常廣。
但問題也很明顯。
隨著頻率越來越高。
BNC 開始暴露一個核心問題：
鎖定穩定性不夠。
為什么高頻系統越來越怕“微小松動”？
因?yàn)轭l率越高。
系統對接觸狀態越敏感。
尤其：
- GHz級信號
- 振動環境
- 戶外系統
哪怕只有一點點：
- 接觸壓力變化
- 接口間隙變化
- 同軸偏移
都會導致：
- 駐波波動
- 回波增加
- 插損漂移
而 BNC 的卡口結構。
本質上屬于：
彈性鎖止。
長期震動下。
鎖緊力會逐漸變化。
TNC 的核心改進其實就是“螺紋鎖定”
這一點很多新人容易低估。
因?yàn)槁菁y結構真正帶來的。
并不只是：
更難拔掉。
它更重要的是：
接觸壓力更穩定。
尤其在：
- 振動
- 熱循環
- 長期戶外環境
里。
螺紋結構能明顯降低：
- 接觸狀態隨機變化
- 接口微位移
- 接地回路波動
德索實驗室之前碰到過一個特別典型的案例
客戶做的是車載通信設備。
原本系統使用 BNC。
實驗室測試一直正常。
但裝車后：
開始出現：
- 高頻偶發斷鏈
- 駐波波動
- 長時間震動后信號衰減
最開始他們懷疑：
- 模組問題
- PCB Layout
- 天線匹配
結果后面發現
真正的問題其實是：
BNC 卡口在持續振動中出現了微松動。
后來改成 TNC 后。
問題明顯穩定很多。
那 BNC 和 TNC 到底能不能互換？
機械上：
不能直接插。
因?yàn)椋?/p>
- 鎖定結構不同
- 外部接口不同
但真正很多人想問的其實是：
系統設計上能不能替換。
這個答案是：
低頻低振動環境里，有時候可以。
但高頻或惡劣工況下：
通常不建議。
為什么很多工程師會低估“螺紋結構”的影響？
因?yàn)榈皖l系統容錯很高。
很多問題：
即使接口狀態不完美。
系統也還能工作。
但高頻系統不同。
尤其：
- 2GHz以上
- 無線通信
- 高頻采集
- 戶外基站
這些場景里。
接口機械穩定性本身。
已經屬于：
高頻性能的一部分。
一個很多人忽略的問題：TNC 不只是“更牢”
它真正厲害的地方在于：
接觸一致性。
因?yàn)槁菁y鎖緊后。
中心針接觸壓力會更穩定。
而穩定的接觸壓力。
意味著：
- 阻抗更連續
- 回波更穩定
- 長期漂移更小
為什么現在很多戶外設備越來越偏向 TNC？
因?yàn)閼敉猸h(huán)境特別容易放大 BNC 的弱點。
比如：
- 風振
- 熱脹冷縮
- 長期機械疲勞
這些因素會讓卡口結構慢慢松弛。
而 TNC 的螺紋結構：
通常更適合長期固定場景。
但為什么 BNC 依然沒被淘汰？
因?yàn)樗_實有自己的優勢。
尤其：
插拔效率。
很多測試環境：
一天可能反復插拔幾十次。
這時候：
BNC 的便利性會非常明顯。
所以直到今天：
- 測試儀器
- 視頻設備
- 實驗室系統
里。
BNC 依然大量存在。
德索實驗室后來總結了一個規律
很多 BNC 與 TNC 的選型問題。
最后其實不是：
誰性能絕對更強。
而是：
系統工況更適合誰。
尤其：
- 振動強度
- 插拔頻率
- 工作頻率
- 長期穩定性要求
這些因素。
往往比單純看參數更重要。過程.png)
寫在最后
BNC 與 TNC 看似只是鎖定結構不同，但真正進入高頻系統后，它們代表的其實是兩種完全不同的連接穩定性邏輯。
很多時候，系統前期測試都能正常通過，但一旦進入長期振動、高頻傳輸或戶外環境，卡口結構與螺紋結構之間的差異就會被迅速放大。
這些年德索連接器在協助客戶分析射頻系統異常案例時，也越來越明顯感受到：
真正決定高頻連接可靠性的，往往不是接口能不能接上。
而是：
在長期復雜工況下，它還能不能始終保持穩定一致的接觸狀態。
The post BNC插座與TNC插座互換可行嗎？螺紋結構帶來的性能差異 appeared first on BNC接頭網.
]]>BNC 公頭直式裝接SYV50-5電纜
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post BNC 公頭直式裝接SYV50-5電纜 appeared first on BNC接頭網.
]]>BNC 公頭直式裝接RG58/RG142電纜
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post BNC 公頭直式裝接RG58/RG142電纜 appeared first on BNC接頭網.
]]>BNC 75歐姆公頭直式裝接SYV75-3電纜
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post BNC 75歐姆公頭直式裝接SYV75-3電纜 appeared first on BNC接頭網.

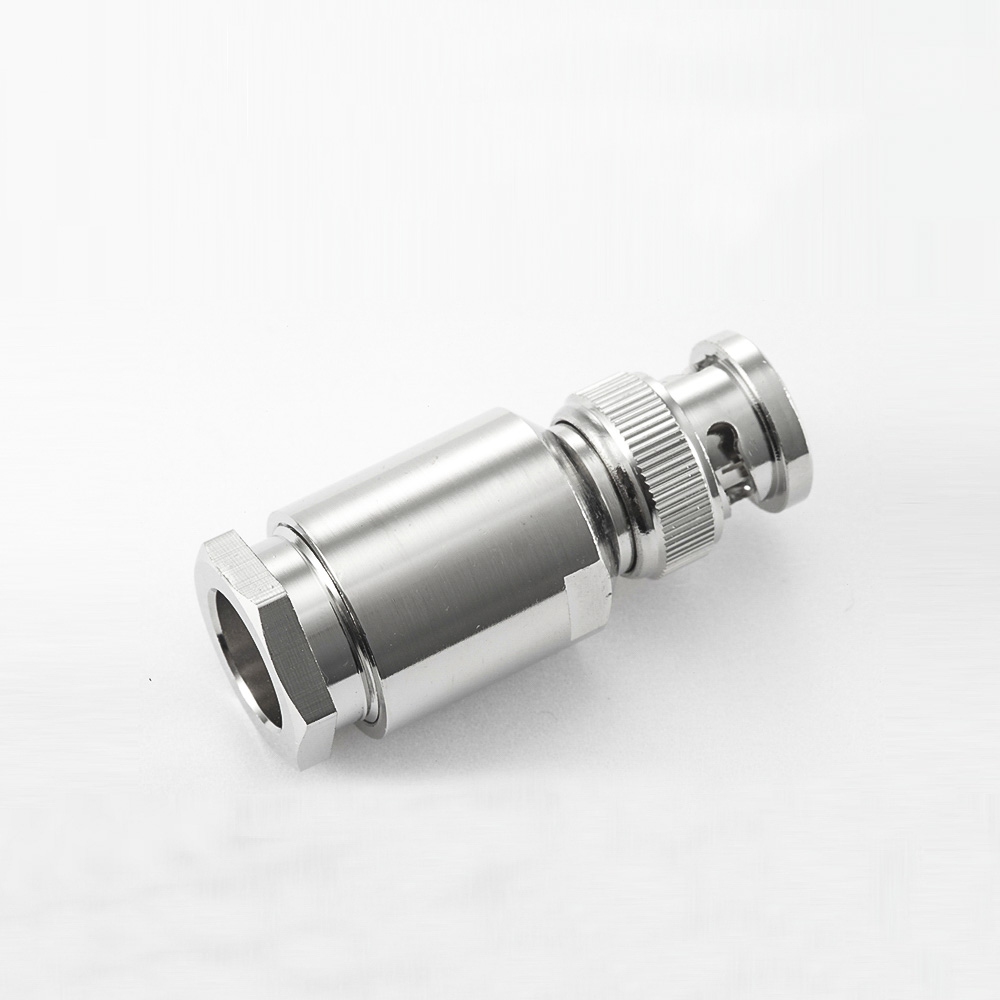

]]>BNC 公頭直式裝接LMR400/7D-FB電纜
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post BNC 公頭直式裝接LMR400/7D-FB電纜 appeared first on BNC接頭網.
]]>BNC 公頭直式裝接LMR300/5D-FB電纜
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post BNC 公頭直式裝接LMR300/5D-FB電纜 appeared first on BNC接頭網.
]]>BNC母頭直式帶法蘭盤裝接SYV50-2電纜
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post BNC母頭直式帶法蘭盤裝接SYV50-2電纜 appeared first on BNC接頭網.
]]>BNC母頭直式帶法蘭盤接SYV50-2電纜
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post BNC母頭直式帶法蘭盤接SYV50-2電纜 appeared first on BNC接頭網.
]]>BNC母頭直式帶法蘭盤裝接RG58/RG142電纜
產品規格
| 阻抗 | 50 ohm |
| 頻率范圍 | 50 ohm 為 0~4 GHz |
| 電壓駐波比 | 直式 ≦ 1.22/3GHz / 彎式≦ 1.30/3GHz |
| 耐電壓 | 1500V rms |
| 工作電壓 | 500 V rms |
| 中心接觸電阻 | ≦ 1.5 mΩ (Milliohms max.) |
| 外接觸電阻圍 | ≦ 2.0 mΩ (Milliohms max.) |
| 絕緣電阻 | ≧5 x 103 mΩ (Megohms min.) |
| 耦合方式 | 卡扣連接 |
| 保持力 | 6 lbs min. |
| 配接耐久性 | ≧500 cycles |
| 溫度范圍 | Teflon -55℃~+155℃ / POM -40℃~+60℃ |
| 螺母鎖定保持力 | 100 lbs. min. |
| 振動 | MIL-STD-202 Meth. 204 |
| 抗腐蝕性 | MIL-STD-202 Meth. 101 |
材質
| 部件 | 材料 | 表面處理 |
| 主體 | Brass | Nickel(Ni) |
| 中心針 | Brass | Gold |
| 絕緣子 | Teflon | White |
產品圖紙
包裝與運輸
| 發貨地 | 廣東省東莞 |
| 付款方式 | 支付寶、微信、銀行匯款 |
| 常規交貨期 | 7-10天 |
| 運輸方式 | 快遞/物流 |
| 包裝方式 | 吸塑盒+紙箱/?PE袋+紙箱 |
| 箱規 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
The post BNC母頭直式帶法蘭盤裝接RG58/RG142電纜 appeared first on BNC接頭網.
]]>
