德索連接器 · 王工

很多人采購BNC接口時，特別喜歡一句話

“直接上鍍金，省事。”

聽起來沒毛病。

但真實工程里，一個更值得問的問題其實是

你這個接口，三年后會變成什么樣？

因為連接器最可怕的問題從來不是

“一開始不能用”

而是

剛開始很好，后來慢慢失控。

一、先說結論：鍍金確實更抗氧化，但差距沒你想的那么“絕對”

很多人對鍍金有一種“神化”理解

覺得：

鍍金 = 永不氧化

其實并不是。

真正的情況更像

重點在于

“長期穩定性”才是鍍金真正的價值。

二、為什么鍍鎳會慢慢“出問題”？

因為鎳本身雖然耐磨

但它并不是完全惰性金屬。

長期暴露后

可能發生：

• 氧化
• 表面鈍化
• 微腐蝕

特別是在

• 潮濕
• 鹽霧
• 溫差循環
• 工業污染環境

問題會明顯加速。

一開始可能只是

接觸電阻輕微變化

但時間一長

高頻系統會越來越敏感。

三、那鍍金為什么更穩定？

因為金最大的優勢不是“導電率”。

而是

化學穩定性。

金幾乎不容易氧化。

所以長期后

它更容易保持：

• 接觸面潔凈
• 接觸電阻穩定
• 高頻回流穩定

特別是在：

• 高頻插拔
• 長期靜態連接
• 高可靠系統

差距會越來越明顯。

四、真正拉開差距的，其實不是“顏色”，而是“接觸面狀態”

很多人只盯著

金色 vs 銀色

但高頻系統真正關心的是

接觸面是否穩定。

高頻接觸最怕什么？

氧化膜
接觸壓力下降
微動磨損顆粒

鍍鎳在長期環境下

更容易出現：

• 表面粗糙化
• 接觸波動
• 微腐蝕顆粒

而鍍金

通常能更長時間保持穩定接觸界面。

五、但很多“鍍金件”其實也沒你想的靠譜

這個行業里特別現實。

有些產品寫著：

“鍍金”

實際可能只是

Flash Gold（閃鍍金）

金層極薄。

插拔幾次后

底層直接暴露。

所以真正關鍵的是

• 鍍層厚度
• 底層工藝
• 鎳層質量
• 附著力

不是“有沒有金色”。

六、為什么三年后差距會越來越明顯？

因為連接器老化很多時候不是

一次性損壞。

而是

“漸進式劣化”

一個典型過程：

第一年：

兩者幾乎沒差

第二年：

鍍鎳開始輕微氧化

第三年：

接觸穩定性差距開始放大

高頻系統里

這種小變化會被明顯放大。

七、真實工程里，哪些場景最容易拉開差距？

戶外設備

溫濕循環嚴重

高插拔測試系統

鍍層磨損明顯

車載環境

振動 + 溫差 + 潮氣

長期靜態連接

氧化會持續積累

高功率射頻系統

接觸面穩定性更關鍵

八、工程選型真正應該怎么判斷？

1 看使用年限

臨時設備 vs 長壽命系統

2 看環境

室內和戶外完全不同

3 看插拔頻率

高頻插拔更依賴鍍金

4 看系統敏感度

高頻系統更怕接觸漂移

5 不要迷信“鍍金萬能”

工藝體系更重要

九、一個很多人忽略的現實

真正毀掉連接器的

很多時候不是：

“導電能力不夠”

而是

接觸狀態不再穩定。

而長期抗氧化能力

本質上就是：

在對抗這種“慢性失控”。

?? 寫在最后

BNC接口中的純銅鍍鎳與純銅鍍金工藝，在短期使用中可能并不會表現出明顯差距，但隨著時間、環境與機械應力的累積，兩者在接觸穩定性與抗氧化能力上的差異會逐漸放大。鍍金真正的優勢，并不只是“更高級”，而是能夠在長期使用中更穩定地維持接觸界面狀態。

在實際工程中可以明顯感受到，很多后期出現的高頻異常，并不是因為接口突然損壞，而是由于接觸面在長期環境作用下逐漸劣化。像德索連接器在相關產品設計中，也會更加關注鍍層體系與長期接觸穩定性控制，讓連接器在復雜環境中依然保持可靠性能。

很多時候，真正決定一個接口壽命的，不是它剛出廠時有多亮，而是：

三年后，它還能不能保持最初那種穩定接觸。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

在BNC連接系統中關注鍍層穩定性與長期抗氧化可靠性控制，
支持通信設備與工業射頻連接方案開發。

工廠位于廣東江門，
服務通信設備、測試測量與工業射頻應用領域客戶。

The post BNC接口的“純銅鍍鎳”和“純銅鍍金”，三年后的抗氧化表現到底會拉開多大差距？ appeared first on BNC接頭網.

德索連接器 · 王工

這句話我先給個更“工程化”的版本：

“不是一定三個月，但只要助焊劑殘留有問題，變黑只是時間問題。”

你看到的“發黑”，其實不是外觀問題，而是一個信號：

腐蝕已經開始了。

在德索連接器做失效分析時，這類問題往往不是突然發生，而是一步一步“養出來”的。

一、先搞清楚：為什么會“變黑”？

很多人以為只是氧化，其實更接近

化學腐蝕 + 污染殘留反應

劣質助焊劑常見問題：

• 活性物質殘留（未完全揮發）
• 酸性或鹵素含量高
• 清洗不徹底

在環境作用下（濕度、溫度）：

殘留物開始反應 → 腐蝕金屬表面

表現為：

• 發黑
• 發暗
• 甚至發綠（銅鹽）

二、為什么“三個月左右”特別常見？

這不是玄學

一個典型演化過程：

初期（0~2周）

看起來完全正常

中期（1~2個月）

殘留物開始吸濕

后期（2~3個月）

腐蝕加速

顏色變化明顯

所以很多人誤判

“剛做出來沒問題”

實際是：

問題被延遲暴露了

三、對性能的影響（比你想的嚴重）

1 接觸電阻上升

腐蝕層不是良導體

結果：

信號損耗增加

2 接觸不穩定

腐蝕不均勻

導致：

接觸點波動

3 高頻性能劣化

表面狀態變化

直接影響：

• 插損
• VSWR

4 長期可靠性下降

腐蝕持續發展

最終可能：

接觸失效

四、為什么這個問題特別容易被忽略？

1 初期測試看不出來

2 外觀變化滯后

3 很多人不檢查助焊劑類型

4 清洗工藝被省略

本質原因：

“短期OK”掩蓋了“長期隱患”

五、不同助焊劑的風險對比

類型	風險
免清洗（低殘留）	較低
普通松香型	中等
高活性助焊劑	高風險

關鍵不是名字，而是

殘留是否可控

六、一個關鍵認知：助焊劑不是“用完就消失”

它會留下東西

殘留物

這些殘留在高頻連接器里：

就是隱患

七、一個典型翻車路徑

1⃣ 使用低成本助焊劑
2⃣ 未徹底清洗
3⃣ 初期測試OK
4⃣ 運行數月
5⃣ 接口發黑 + 信號異常

排查結果：

腐蝕導致接觸問題

八、工程防坑建議（非常關鍵）

1 選低殘留助焊劑

控制化學活性

2 嚴格清洗工藝

特別是高頻連接器

3 做環境驗證

溫濕度測試

4 檢查殘留離子污染

如離子污染測試

5 不要只看初期性能

要看“時間維度”

?? 寫在最后

BNC線束加工中助焊劑的選擇與清洗工藝，直接關系到連接器在長期使用中的可靠性。劣質助焊劑或不充分的清洗，往往會在數周或數月后引發表面腐蝕，從而影響接觸電阻和高頻性能。

在實際工程中可以明顯感受到，很多質量問題并不是加工當下的失誤，而是材料與工藝選擇帶來的“延遲效應”。像德索連接器在生產過程中，也會更加關注助焊劑殘留控制與清洗工藝，確保產品在長期使用中的穩定性。

很多時候，問題不是突然出現的，而是：

你在生產那一刻，就已經埋下了。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

在BNC等線束加工中關注助焊劑殘留與清洗工藝控制，
提升產品長期穩定性與環境適應能力。

工廠位于廣東江門，
服務測試測量、通信設備與工業射頻應用領域客戶。

The post BNC線束加工中如果使用了劣質助焊劑，三個月后接口變黑幾乎是必然的？ appeared first on BNC接頭網.

德索連接器 · 王工

很多剛接觸射頻連接器的人，一開始都會有個疑問：

“BNC 和 N 型到底有什么區別？”

因為從表面看。

它們好像都屬于：

• 射頻接口
• 同軸結構
• 金屬屏蔽
• 能傳輸高頻信號

于是很多現場甚至會出現一種特別危險的想法：

“反正能接上，隨便選一個不就行？”

但真正做過高頻系統的人通常都知道。

BNC 和 N 型雖然都屬于經典同軸連接器。

但它們：

完全不是同一種使用邏輯。

尤其：

• 頻率范圍
• 功率承載
• 戶外能力
• 機械穩定性
• 應用環境

差異其實非常明顯。

前段時間德索實驗室幫客戶做戶外無線系統整改時，就碰到過一個特別典型的案例。

客戶原本為了節省成本。

在部分室外鏈路里使用了 BNC。

結果上線幾個月后：

• 駐波開始漂移
• 接口進水氧化
• 高頻損耗增加
• 發射功率不穩定

最后改成 N 型后。

整個系統穩定性明顯改善。

而這背后。

其實就是：

應用場景選錯了。

為什么 BNC 會這么常見？

因為 BNC 最大的優勢其實是：

快。

它采用的是：

卡口式結構。

插入后輕輕旋轉即可鎖定。

所以特別適合：

• 頻繁插拔
• 快速測試
• 視頻系統
• 實驗室設備

很多工程師喜歡 BNC。

就是因為它：

用起來效率非常高。

BNC最典型的應用場景有哪些？

BNC 這些年最經典的應用通常集中在：

• 安防視頻
• 示波器測試
• 實驗室儀器
• 低中頻射頻系統
• 廣播視頻設備

尤其測試場景。

BNC 的優勢非常明顯：

插拔速度快。

不用像 SMA、N 型那樣慢慢擰螺紋。

但為什么很多高功率系統不愛用BNC？

因為 BNC 最大的問題之一是：

機械鎖定強度有限。

卡口結構雖然方便。

但在：

• 強振動
• 大功率
• 戶外長期環境

下。

穩定性會明顯下降。

尤其長期使用后：

• 卡槽磨損
• 接觸壓力下降
• 屏蔽連續性變差

問題會越來越明顯。

N型連接器為什么很多通信設備特別喜歡？

因為 N 型從誕生開始。

目標就很明確：

高功率 + 戶外穩定性。

相比 BNC。

N 型通常具備：

• 更大的結構尺寸
• 更強的機械強度
• 更好的防水能力
• 更高的功率承載能力

所以在：

• 基站
• 天線系統
• 戶外無線通信
• 大功率發射系統

里非常常見。

德索實驗室之前拆過一批戶外失效的BNC

客戶做的是室外無線圖傳系統。

前期為了方便維護。

大量采用了 BNC。

結果長期戶外運行后：

開始出現：

• 接口氧化
• 駐波波動
• 發熱增加
• 高頻鏈路不穩定

后面逐步更換為 N 型后。

問題明顯減少。

原因其實很簡單：

BNC 原本就不是為長期惡劣戶外環境設計的。

為什么N型在高功率下更穩？

因為它本質上：

是更“大”的同軸結構。

相比 BNC：

• 中心針更粗
• 接觸面積更大
• 外導體更穩定
• 散熱能力更強

所以：

• 大功率發射
• 長時間載流
• 高頻高駐波環境

里。

N 型會更可靠。

很多人忽略了“防水能力”的差異

這是 BNC 和 N 型特別大的分水嶺。

標準 BNC：

通常并不強調長期戶外密封。

但 N 型很多結構天生就更適合：

防水密封。

尤其：

• 螺紋壓緊結構
• 更大的密封空間
• 更穩定的外導體接觸

所以在：

• 基站
• 室外天線
• 工業無線系統

里。

N 型會更常見。

為什么很多實驗室還是離不開BNC？

因為 BNC 的核心競爭力一直不是“最強性能”。

而是：

使用效率。

尤其：

• 示波器
• 測試儀器
• 視頻系統

這些場景里。

工程師更需要：

快速連接。

而不是極限功率。

一個很多人忽略的問題：頻率越高，結構穩定性越重要

低頻下。

BNC 和 N 型可能差異沒那么明顯。

但到了更高頻率：

• 接觸一致性
• 同軸穩定性
• 屏蔽完整性

的重要性會迅速增加。

而 N 型通常在這些方面：

會更穩定。

那到底什么時候該選BNC？

如果系統更偏向：

• 測試環境
• 室內設備
• 中低頻視頻系統
• 頻繁插拔

通常 BNC 會更方便。

什么情況下更適合N型？

如果系統涉及：

• 戶外長期運行
• 大功率射頻
• 高可靠通信
• 防水防塵要求
• 強振動環境

N 型通常會更穩。

德索實驗室后來總結了一個規律

很多連接器問題。

最后都不是：

接口質量不好。

而是：

應用場景和接口定位不匹配。

尤其：

• 把 BNC 當戶外重載接口用
• 用測試接口長期跑高功率
• 忽略環境適應性

這些問題。

后期都會慢慢暴露。

寫在最后

BNC 和 N 型連接器，看起來都屬于射頻接口，但它們真正適合的應用場景其實完全不同。

BNC 更強調的是快速連接與使用效率，而 N 型更偏向高功率、戶外穩定性與長期可靠運行。

這些年德索連接器在協助客戶做射頻系統選型時，也越來越明顯感受到：

真正穩定的高頻系統，并不是“哪個接口都能湊合”。

很多時候。

真正決定后期可靠性的。

恰恰是：

你有沒有在一開始，就把連接器放到了它真正擅長的應用場景里。

The post BNC連接器和N型連接器有什么區別？一篇看懂兩者應用場景怎么選 appeared first on BNC接頭網.

德索連接器 · 王工

很多人做BNC線纜，只盯三件事：

• 焊得牢不牢
• 外觀好不好
• 通不通電

但在德索連接器做線束評審時，我們往往第一眼看的不是焊點，而是

屏蔽網是怎么處理的。

因為在真實項目里，80%的“莫名其妙干擾問題”，最后都能追溯到這一層看起來最不起眼的結構。

一、先說結論：屏蔽網不是“有就行”，而是“怎么處理才關鍵”

很多人理解屏蔽網是：

防干擾的“外殼”

但在射頻里，它其實是

信號回流路徑的一部分

一旦處理不好：

不僅抗干擾變差，連信號本身都會受影響

二、屏蔽網真正的作用，被低估了

1 提供電磁屏蔽

防止外界干擾進入

2 抑制信號泄漏

防止自身輻射

3 形成回流路徑（重點）

保證同軸結構完整

這一點最關鍵

屏蔽網 ≈ 外導體

三、加工過程中最容易出問題的三個環節

1 屏蔽網被“剪斷”或“減少”

常見操作：

• 剝線時損傷編織層
• 為了好操作剪掉一部分

后果：

屏蔽覆蓋率下降

直接影響：

抗干擾能力

2 屏蔽層接觸不完整

表現：

• 沒有360°接觸
• 局部懸空

后果：

回流路徑不連續

高頻下表現為：

• 阻抗異常
• 信號反射

3 壓接/焊接不到位

常見問題：

• 壓接不緊
• 接觸電阻高

結果：

等效“開口屏蔽”

四、不同處理方式的差異（很現實）

一句話總結：

屏蔽網不是“有沒有”，而是“連得好不好”

五、為什么這個問題“特別隱蔽”？

初期測試通過

低頻不明顯

故障隨機出現

典型表現：

• 有時正常
• 有時干擾嚴重

很容易被誤判為：

系統問題

六、一個很多人忽略的關鍵：高頻下“縫隙就是天線”

如果屏蔽不完整

會形成“縫隙”

在高頻環境中：

縫隙 = 輻射源/接收點

結果：

干擾直接進來或跑出去

七、一個真實案例

某監控系統：

• 圖像偶發干擾

排查結果：

BNC線纜屏蔽層接觸不良

更換后：

問題消失

八、加工中的正確做法（重點）

1 保證屏蔽網完整

不要隨意剪掉

2 實現360°接觸

全周壓接或包覆

3 控制剝線長度

避免結構破壞

4 優化壓接工藝

保證低接觸電阻

?? 寫在最后

BNC線纜中的屏蔽網，看似只是一個輔助結構，但在高頻信號傳輸中，它實際上承擔著外導體與回流路徑的重要角色。加工過程中任何對屏蔽結構的破壞，都會影響抗干擾能力與信號穩定性。

在實際工程中可以明顯感受到，很多干擾問題并不是來自復雜系統，而是來自這些被忽略的細節。像德索連接器在相關線束加工中，也會更加關注屏蔽結構的完整性與接觸質量，讓連接在復雜電磁環境中依然穩定。

很多時候，真正決定你系統抗干擾能力的，不是芯片，而是：

那一層你以為無關緊要的網。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

在BNC等同軸線纜加工中注重屏蔽結構完整性與工藝一致性，
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、安防監控、測試測量與工業射頻應用領域客戶。

The post BNC線纜加工過程中，那一層不起眼的屏蔽網處理，竟是決定抗干擾能力的關鍵 appeared first on BNC接頭網.

德索連接器 · 王工

如果你問一個老射頻工程師：

“BNC用久了為什么會松？”

他大概率不會先看外殼，也不會看鍍層，而是會說一句：

“彈片是不是已經沒彈性了。”

在德索連接器參與的失效分析里，BNC母頭的壽命問題，80%都指向同一個核心零件：彈片。

而彈片好不好，關鍵只取決一件事：

材料。

一、先說結論（不繞彎）

鈹青銅（BeCu）：

高彈性 + 高疲勞壽命 + 穩定接觸壓力

磷青銅（Phosphor Bronze）：

成本更低，但疲勞性能和回彈能力有限

一句話總結：

鈹青銅貴，不是因為“稀有”，而是因為它“更抗用”。

二、為什么彈片材料這么關鍵？

BNC母頭的接觸結構本質是

靠彈片“夾住”公頭中心針

這意味著：

接觸壓力必須穩定

多次插拔后不能衰減

在振動環境下不能失效

否則就會出現：

• 接觸電阻上升
• 信號間歇中斷
• 高頻性能波動

所以問題的本質是

彈片能不能“長期保持彈性”

三、鈹青銅 vs 磷青銅：真正的材料差距在哪里？

1 彈性模量與回彈能力鈹青銅：高彈性，形變后恢復能力強

• 磷青銅：彈性較低，容易“回不來”

表現：

插拔多次后，磷青銅更容易“松”

2 抗疲勞性能（核心差距）

關鍵點：

反復插拔 = 周期性應力

• 鈹青銅：抗疲勞性能極強
• 磷青銅：更容易疲勞失效

結果：

壽命差距會被“放大”

3 接觸穩定性

• 鈹青銅：接觸壓力長期穩定
• 磷青銅：壓力逐漸下降

高頻下：

微小變化都會影響信號

4 材料一致性與加工性能

• 鈹青銅：適合高精度彈性結構
• 磷青銅：加工穩定，但性能上限有限

四、壽命差距到底有多大？（工程視角）

一句話總結：

不是差一點，是“一個量級”的差距

五、一個很多人忽略的點：問題不是“不能用”，而是“用多久”

磷青銅的問題在于

初期：

完全正常

中期：

開始松動

后期：

接觸不穩定

這也是為什么很多人會誤判：

“一開始沒問題，后來怎么不行了？

六、為什么很多廠家還是用磷青銅？

很現實

成本更低

加工成熟

短期測試看不出差異

但問題是：

BNC不是一次性產品，而是長期使用件

七、一個典型翻車路徑

1⃣ 選低價產品（磷青銅）
2⃣ 初期測試OK
3⃣ 多次插拔后松動
4⃣ 信號開始異常
5⃣ 排查困難

最終：

換連接器解決問題

八、工程選型建議（重點）

高頻 / 測試設備：

優先鈹青銅

頻繁插拔場景：

必須鈹青銅

成本敏感但低頻應用：

可考慮磷青銅

一個實用判斷：

問清楚彈片材料，不要只看外觀

?? 寫在最后

BNC母頭彈片的材料選擇，直接決定了連接器的插拔壽命與長期穩定性。鈹青銅與磷青銅之間的差異，不僅體現在材料性能上，更體現在實際使用中的可靠性表現。雖然兩者在初期使用中差別不明顯，但隨著插拔次數增加，這種差距會逐漸放大。

在實際工程中可以明顯感受到，很多射頻問題并不是設計缺陷，而是關鍵材料選擇不當。像德索連接器在相關產品制造中，也會更加關注彈性結構材料的選型，讓連接器在長期使用中保持穩定性能。

很多時候，真正決定你系統可靠性的，不是連接器“看起來有多好”，而是：

它用久之后，還剩下多少彈性。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

在關鍵彈性結構中優先采用高性能材料（如鈹青銅），
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、安防監控與工業射頻應用領域客戶。

The post BNC母頭彈片的材質對插拔壽命影響有多大？鈹青銅真的比磷青銅貴得有道理嗎？ appeared first on BNC接頭網.

德索連接器 · 王工

這兩年“低空經濟”很熱，從巡檢、測繪到應急通信，無人機幾乎成了標配。

但有一次現場讓我印象很深：

整套圖傳系統沒問題，畫面卻斷斷續續。

團隊一開始懷疑：

• 天線
• 發射模塊
• 干擾環境

結果最后定位到——

一根BNC線纜接觸不穩定。

換掉之后，畫面立刻恢復。

在德索連接器參與的類似項目中，這種“看起來不起眼，但一出問題就是致命點”的情況，其實并不少見。

一、為什么是BNC？它在圖傳鏈路中的角色

很多人以為圖傳核心是：

發射模塊 + 天線

但中間還有一段關鍵鏈路：

射頻連接（線纜 + 接頭）

BNC在線路中通常承擔：

• 模塊與測試設備連接
• 圖傳信號調試接口
• 臨時或半固定鏈路

一句話總結：

它是“橋”，不是主角，但橋斷了全完

二、無人機場景，對連接的要求比你想得更苛刻

相比實驗室環境，無人機場景更“殘酷”：

1 振動持續存在

• 電機震動
• 飛行氣流

長時間作用在連接點

2 插拔頻繁

• 調試
• 更換模塊

接觸結構容易疲勞

3 空間受限

• 布線緊湊
• 彎折半徑小

對線纜和接口是考驗

三、BNC為什么還能“扛住”

很多人會問：

“這種老接口，真的適合無人機？”

答案是：

在特定場景下，反而很合適

優勢一：快速插拔

現場調試效率高

優勢二：結構直觀

不容易裝錯

優勢三：成本與可替換性

出問題可快速更換

四、但問題也恰恰出在它的“短板”

BNC的局限，在無人機場景會被放大

五、最容易被忽略的三個隱患

1 接觸不良

輕微松動 = 信號間歇中斷

2 屏蔽不連續

外界干擾進入

3 應力集中

線纜拉扯 → 接口疲勞

六、為什么它能成為“救命稻草”

不是因為它多先進，而是因為：

問題往往集中在“連接點”

當你排查完：

• 模塊
• 天線
• 軟件

最后發現：

只是一個連接問題

七、一個典型現場邏輯

排查順序通常是：

模塊 → 天線 → 環境

但真正高效的順序應該是：

先看連接 → 再看系統

八、工程上的優化建議

1 做好應力釋放

固定線纜，避免拉扯

2 定期檢查接口

防止松動和磨損

3 關鍵鏈路減少中間連接

降低故障點

4 必要時升級接口方案

高振動環境可考慮更高鎖定結構

?? 寫在最后

在無人機圖傳系統中，BNC線纜雖然只是一個連接部件，但其穩定性直接影響信號傳輸質量。在復雜環境下，連接點往往是最容易出現問題的環節，而這些問題又很容易被忽略。

在實際項目中可以明顯感受到，很多“系統級故障”，最終都可以追溯到連接細節。像德索連接器在相關產品設計與應用中，也會更加關注結構穩定性與抗振性能，讓連接在復雜環境中依然可靠。

很多時候，真正決定系統穩定性的，不是最復雜的模塊，而是：

那根你最不在意的線。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

擁有自有精密加工與裝配能力，
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束的開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、車載電子與工業射頻應用領域客戶。

The post 低空經濟火了，但這根不起眼的BNC線纜竟然是無人機圖傳的“救命稻草”？ appeared first on BNC接頭網.

德索連接器 · 王工

在監控系統里，有一種問題特別“玄學”：

畫面時好時壞，一碰就正常。

很多人會先懷疑攝像頭、電源、編碼器，甚至開始重拉線。但在實際排查中，我見過太多類似案例，最后都指向同一個地方：

BNC接頭內部的彈片，已經“沒勁了”。

在德索連接器與項目現場的溝通中，這類問題幾乎是“高頻故障”。而它之所以難查，是因為——

它不是壞了，而是“慢慢失效”。

一、BNC接觸穩定的核心，其實是“彈力”

很多人以為BNC靠的是卡口結構，但真正負責信號傳輸的，是內部這套接觸系統：

• 中心針 中心彈片（信號通道）
• 外導體 外殼彈性接觸（屏蔽通道）

關鍵點在于：

持續穩定的接觸壓力

只有彈片提供足夠彈力，才能保證：

• 接觸電阻穩定
• 阻抗連續
• 信號不抖動

二、什么是“彈性疲勞”

彈片一般由彈性金屬制成，比如：

• 鈹銅
• 磷青銅

在長期使用中（尤其頻繁插拔），會出現：

彈性衰減（Elastic Fatigue）

表現為：

• 回彈力下降
• 接觸壓力減小
• 接觸點變“松”

三、為什么會導致“信號閃爍”

當彈片彈力不足時，會發生一個關鍵變化：

接觸從“穩定接觸”變成“臨界接觸”

也就是說：

• 有時接觸
• 有時不接觸
• 受振動或微小位移影響

最終表現為：

畫面閃爍 / 信號跳變 / 偶發黑屏

四、現場常見現象對照

如果你遇到以下情況，可以重點懷疑彈片問題：

五、為什么劣質BNC更容易出問題

低質量BNC接頭，問題通常集中在這幾方面：

1 材料不過關

彈片材料彈性差，恢復能力弱。

2 熱處理工藝不穩定

導致彈性不一致，壽命短。

3 結構設計不合理

彈片受力集中，容易疲勞。

4 加工精度不足

初始接觸狀態就不穩定。

這些問題疊加后，就會讓“壽命大幅縮水”。

六、工程中如何快速判斷

在現場，可以用幾個簡單方法判斷：

• 插拔手感是否松散
• 接頭是否容易晃動
• 是否對振動敏感
• 是否存在“碰一下就好”的現象

如果這些同時存在，大概率就是彈片問題。

七、解決方案：別修，直接換

這一點很現實：

彈性疲勞是不可逆的

所以：

• 調整 → 只是暫時
• 擠壓 → 可能更糟

最有效的方法：更換合格連接器

八、一個容易被忽略的認知

很多人會把問題歸結為：

“設備不穩定”

但實際上：

連接結構的不穩定，才是源頭

?? 寫在最后

BNC接頭看起來只是一個簡單接口，但它內部的彈片結構卻決定了接觸是否長期穩定。一旦彈性疲勞，接觸狀態就會從“穩定”變成“隨機”，從而引發各種看似無規律的信號問題。

在實際工程中可以明顯感受到，很多監控系統的閃爍問題，并不是設備本身，而是連接器在長期使用中的結構變化。像德索連接器在相關產品設計與選材中，也會更加關注彈片材料與彈性穩定性，讓連接器在長期使用中依然保持可靠接觸。

很多時候，系統的不穩定，并不是復雜問題，而是這些最基礎的結構在慢慢“失效”。

關于德索

德索連接器（Dosinconn）
專注射頻同軸連接器與高頻線束組件定制

擁有自有精密加工與裝配能力，
支持 SMA、BNC、TNC、MCX/MMCX 等系列連接器及線束的開發、打樣與批量生產。

工廠位于廣東江門，
服務通信設備、測試測量、車載電子與工業射頻應用領域客戶。

The post 識別劣質BNC接頭：為什么彈片彈性疲勞是監控信號閃爍的“元兇”？ appeared first on BNC接頭網.

BNC公頭直式焊接PCB

The post BNC公頭直式焊接PCB appeared first on BNC接頭網.

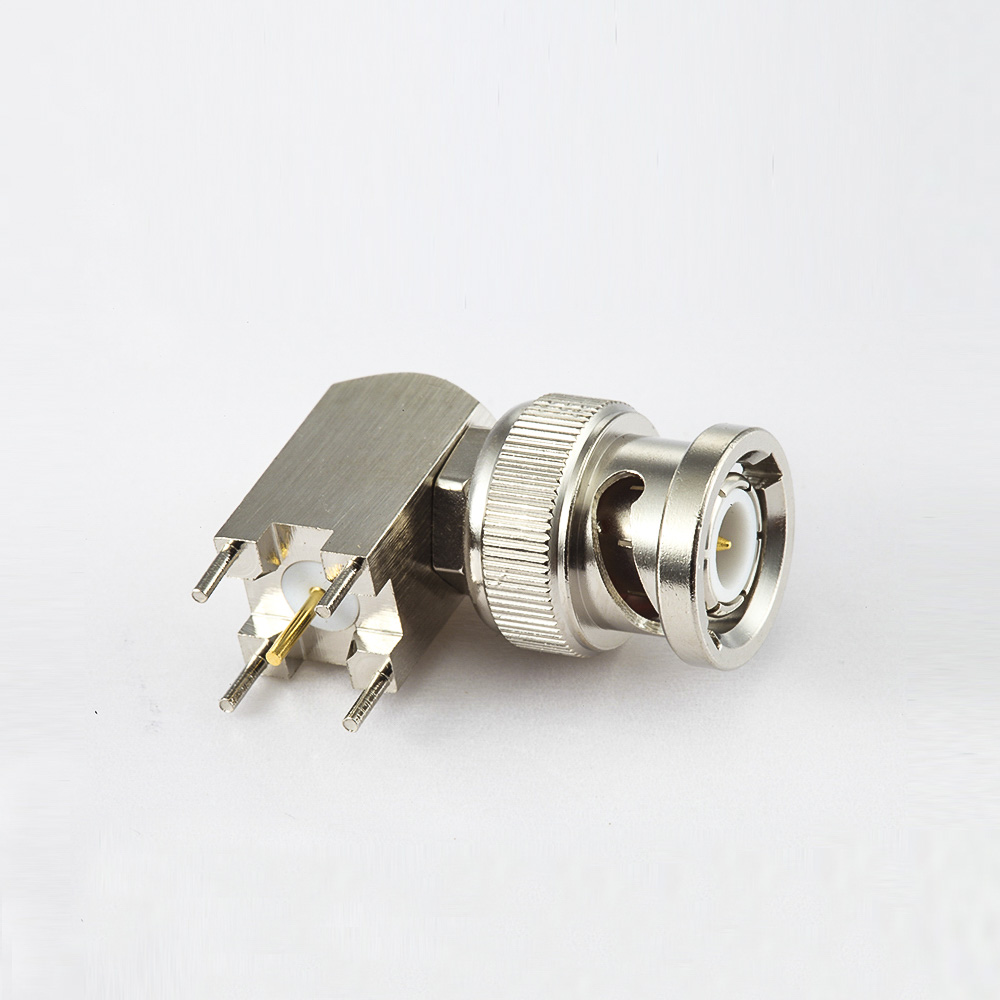

BNC 公頭彎式焊接PCB

The post BNC 公頭彎式焊接PCB appeared first on BNC接頭網.

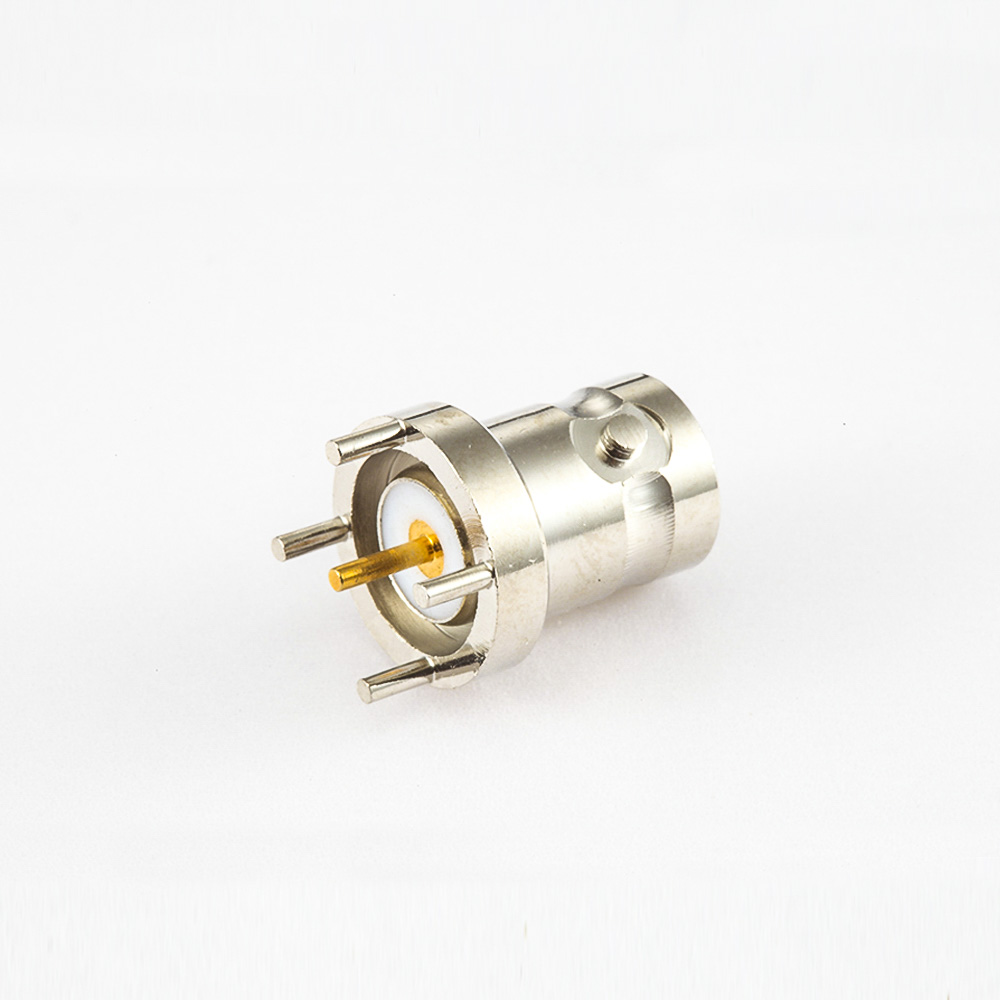

BNC 50Ω母頭直式焊接PCB板座子

The post BNC 50Ω母頭直式焊接PCB板座子 appeared first on BNC接頭網.
