在同軸線束加工過程中，很多工程師都會關注連接器本身的質量，卻容易忽略另一個關鍵環節——壓接模具的狀態。尤其是在BNC連接器批量生產或線束加工中，壓接模具如果出現磨損，往往不會立刻被發現，但它會慢慢影響壓接質量。

我之前在一次客戶現場排查信號不穩定問題時就遇到過這樣的情況：BNC線束看起來裝配完全正常，但在振動環境下偶爾會出現接觸不良。后來檢查生產工藝，才發現壓接模具已經使用了很長時間，六角壓接尺寸已經偏離標準范圍。在德索連接器內部的生產管理中，這類問題其實是重點監控對象，因為模具狀態直接關系到連接可靠性。

今天就從工程角度聊一聊：如何判斷BNC壓接模具是否已經磨損，以及六角壓接尺寸何時算失效。

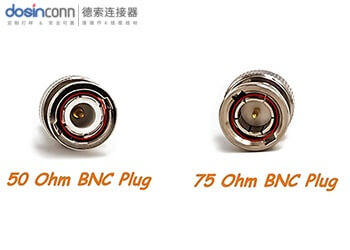

?? 一、BNC壓接結構的基本原理

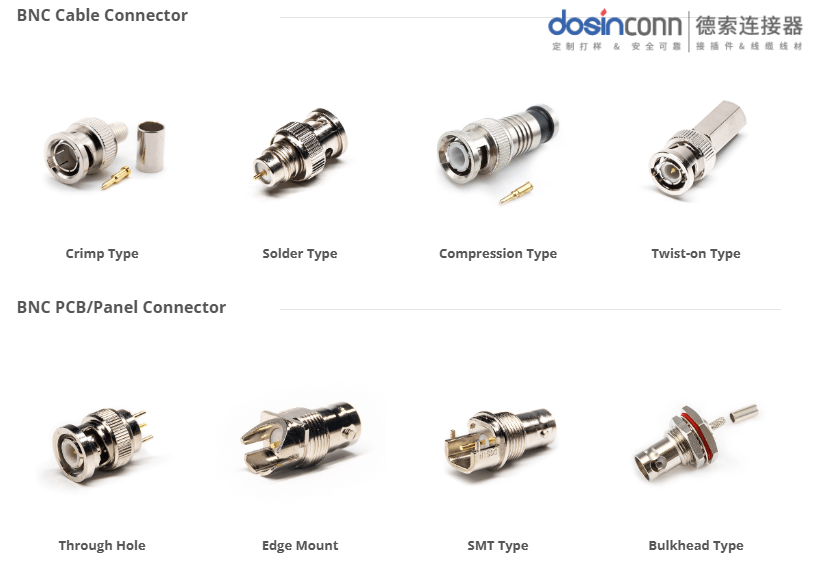

在常見的BNC壓接式連接器中，線纜屏蔽層與連接器外殼通常通過 六角壓接套管（crimp ferrule） 實現固定。

壓接完成后，六角結構需要同時滿足兩個條件：

• 機械固定牢固
• 屏蔽層導電接觸穩定

如果壓接尺寸不在合理范圍內，就會出現問題。

?? 二、壓接六角尺寸為什么這么重要

六角壓接的尺寸直接決定了：

• 屏蔽層接觸壓力
• 電氣導通穩定性
• 線纜抗拉強度

如果壓接尺寸偏大，可能出現：

• 屏蔽層接觸不良
• 線纜松動

如果壓接尺寸偏小，則可能導致：

• 屏蔽層損傷
• 線纜變形
• 接觸結構破壞

因此，壓接尺寸必須控制在規定范圍內。

?? 三、常見壓接尺寸檢測方式

在生產過程中，通常會通過 六角對邊尺寸檢測 來判斷壓接質量。

常見檢測方式包括：

其中最直接的方法就是測量 壓接后六角對邊尺寸。

? 四、模具磨損的典型表現

當壓接模具使用時間過長時，通常會出現以下幾個變化：

1 六角尺寸逐漸變大

模具磨損后，壓接力量會降低，導致壓接后的六角尺寸偏大。

2 六角邊角變圓

新的壓接模具通常會形成清晰的六角形結構，而磨損模具壓出的六角邊角會逐漸變圓。

3 壓接壓力不均勻

模具磨損后，壓接可能會出現局部變形，從而影響屏蔽層接觸。

?? 五、如何判斷模具已經失效

在生產現場，一般可以通過以下幾個信號判斷模具狀態：

• 壓接尺寸連續偏離標準值
• 六角結構變形明顯
• 拉力測試結果下降
• 屏蔽層導通不穩定

當這些現象出現時，通常意味著 壓接模具已經進入磨損階段，需要更換或重新校準。

?? 六、生產管理中的常見做法

在一些規范化生產環境中，通常會建立模具管理制度，例如：

• 定期檢測壓接尺寸
• 記錄模具使用次數
• 設定模具更換周期

通過這種方式，可以在模具完全失效之前提前發現問題。

?? 寫在最后

在射頻線束加工中，連接器質量固然重要，但壓接工藝同樣不可忽視。一個看似簡單的六角壓接結構，其實關系到屏蔽接觸、機械強度以及長期使用穩定性。

像BNC這樣的同軸連接器，在批量生產時對壓接尺寸控制要求非常嚴格。像德索連接器在實際生產中，也會通過尺寸檢測和工藝監控來確保壓接結構保持穩定。很多時候，穩定可靠的連接性能，往往來自這些看似細小卻非常關鍵的工藝細節。
