在射頻系統調試過程中，我經常遇到一個被很多工程師忽視的問題：線束加工質量。不少客戶在測試設備或視頻系統中出現信號不穩定、干擾增多的情況，排查半天才發現問題并不在設備本身，而是出在線纜端的 BNC連接器屏蔽層接觸不良。

在德索連接器與客戶的技術溝通中，這類問題其實并不少見。很多時候連接器本身沒有問題，但如果在線束加工環節處理不好，屏蔽層沒有可靠接觸，就會直接影響整個射頻鏈路的穩定性。今天就結合實際工程經驗，系統聊一聊：BNC連接器線束加工中如何避免屏蔽層接觸不良的問題。

?? 一、為什么屏蔽層接觸質量如此重要

在同軸電纜結構中，屏蔽層不僅僅是機械結構的一部分，它承擔著非常重要的作用：

• 抑制電磁干擾
• 保持信號完整性
• 維持阻抗穩定
• 防止信號泄露

如果屏蔽層與連接器外導體之間接觸不良，就可能導致以下問題：

• 信號衰減增加
• 駐波比上升
• 外界電磁干擾進入系統
• 高頻信號穩定性下降

這些問題在低頻系統中可能不明顯，但在射頻或高速信號環境中會被明顯放大。

? 二、BNC線束加工的關鍵工藝步驟

一個可靠的BNC線束加工流程通常包括以下幾個步驟：

1. 電纜剝線
2. 屏蔽層整理
3. 壓接或焊接中心導體
4. 屏蔽層固定
5. 外殼壓接
6. 連接器裝配

在這些步驟中，屏蔽層整理與固定是最容易被忽略的環節。

?? 三、屏蔽層接觸不良的常見原因

在實際生產中，導致屏蔽層接觸不良的原因通常集中在以下幾個方面：

這些看似細小的問題，在高頻環境下都會直接影響射頻性能。

?? 四、避免屏蔽層接觸不良的實用方法

結合實際加工經驗，可以通過以下幾個方式有效提升連接質量。

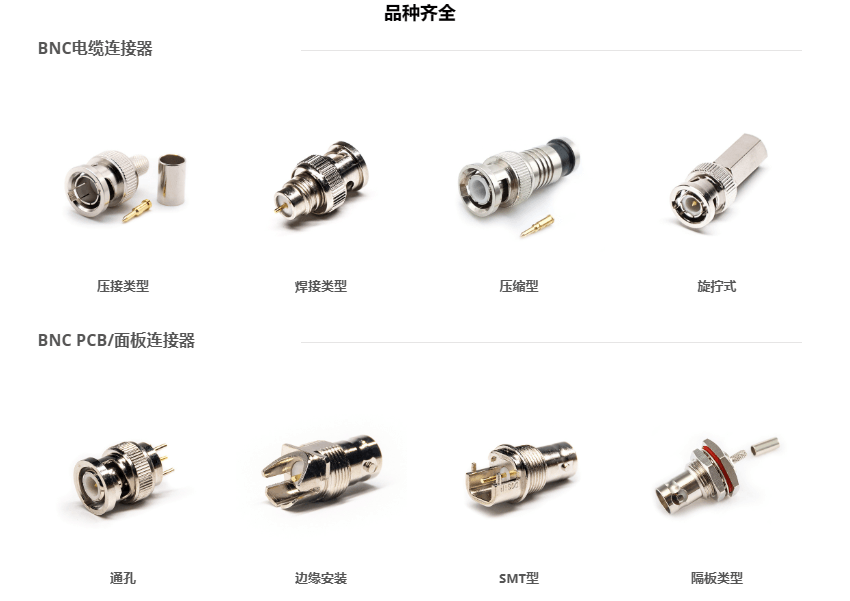

1 選擇匹配的電纜規格

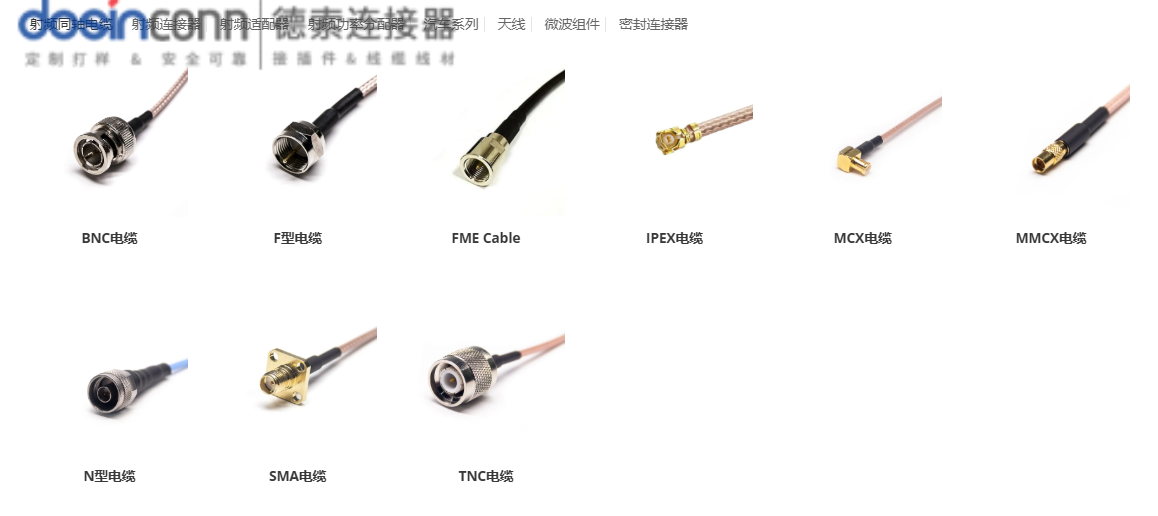

不同BNC連接器通常對應不同電纜型號，例如：

• RG58
• RG59
• RG174

如果電纜外徑不匹配，壓接后屏蔽層可能無法形成完整接觸。

2 使用標準剝線工具

手工剝線雖然方便，但很容易損傷屏蔽層結構。
使用專用剝線工具可以保證：

• 剝線長度一致
• 屏蔽層完整
• 不損傷介質層

3 保證壓接模具匹配

壓接連接器時，模具規格必須與連接器結構匹配。

壓接過松會導致接觸不良，壓接過緊則可能損壞屏蔽結構。

4 加強加工質量檢測

在生產過程中，建議增加以下檢測步驟：

• 拉力測試
• 導通測試
• 駐波比測試

這些檢測可以提前發現潛在問題，避免設備安裝后再返工。

?? 五、BNC線束加工在實際應用中的挑戰

在一些復雜應用環境中，例如：

• 工業自動化設備
• 廣播電視系統
• 視頻監控網絡

線束不僅需要保證信號質量，還要面對震動、溫度變化以及長期使用等因素。

因此，線束加工不僅是簡單的裝配工作，更是整個射頻系統可靠性的重要環節。

?? 寫在最后

在射頻工程領域，很多問題看似來自設備或電路，但真正的原因往往隱藏在一些不起眼的細節中，比如連接器線束的加工質量。

BNC連接器作為一種經典的射頻接口，在很多系統中依然被廣泛使用。而要讓它穩定工作，除了連接器本身的結構設計外，線束加工工藝同樣重要。

像德索連接器在實際項目中，也會根據不同電纜規格與應用環境對連接結構進行適配和驗證，以保證連接器在實際應用中的穩定性。很多時候，一個可靠的射頻系統，正是這些細節逐步打磨出來的結果。
